6181B(BS 7889)
应用及描述
此电缆主要用于家庭和工业电源/照明应用的固定布线，可敷设于线槽或导管，或接地使用时可表面安装。适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如公共政府大楼等）当有机械保护时，可以被嵌在混凝土中。

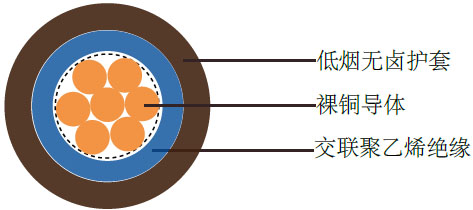

电缆结构
| - 多股铜丝 |
| - 遵循IEC 60228 Cl-2 |
| - ×LPE绝缘 |
| - LSOH护套 |
线芯颜色
技术特性
| 工作电压 |
600/1000V |
| 最小弯曲半径 |
达到25 mm² - 4×外径 |
| |
25 mm²以上 - 6×外径 |
| 工作温度 |
-15º C～+90º C |
| 绝缘电阻 |
10 MΩ×km |
| 无卤遵循 |
EN 50267-2-1 / IEC 60754-1 |
| 烟密度遵循 |
EN 50268-2 / IEC 61034-2 |
| 毒气测试遵循 |
EN 50267-2-2, IEC 60754-2 |
| 阻燃遵循 |
EN 50265-2-1, IEC 60332-1 |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
mm |
kg/km |
| 16(1/16) |
1×1.5 |
0.7 |
1.4 |
6 |
50 |
| 14(1/14) |
1×2.5 |
0.7 |
1.4 |
6.5 |
70 |
| 12(7/20) |
1×4 |
0.7 |
1.4 |
7 |
80 |
| 10(7/18) |
1×6 |
0.7 |
1.4 |
7.5 |
110 |
| 8(7/16) |
1×10 |
0.7 |
1.4 |
8.5 |
150 |
| 6(7/14) |
1×16 |
0.7 |
1.4 |
9.5 |
215 |
| 4(7/12) |
1×25 |
0.9 |
1.4 |
11.5 |
315 |
| 2(7/10) |
1×35 |
0.9 |
1.4 |
12 |
415 |
| 1(19/13) |
1×50 |
1 |
1.4 |
13 |
555 |
| 2/0(19/11) |
1×70 |
1.1 |
1.4 |
15 |
760 |
| 3/0(19/10) |
1×95 |
1.1 |
1.5 |
17 |
1025 |
| 4/0(37/12) |
1×120 |
1.2 |
1.5 |
18.5 |
1270 |
| 300MCM(37/11) |
1×150 |
1.4 |
1.6 |
21.5 |
1575 |
| 350MCM(37/10) |
1×185 |
1.6 |
1.6 |
23 |
1955 |
| 500MCM(61/11) |
1×240 |
1.7 |
1.7 |
26 |
2470 |
| -(61/10) |
1×300 |
1.8 |
1.8 |
28 |
3155 |
| -(61/9) |
1×400 |
2 |
1.9 |
32 |
4049 |
| -(61/8) |
1×500 |
2.2 |
2 |
36 |
5100 |
| -(127/10) |
1×630 |
2.4 |
2.2 |
40 |
6410 |
