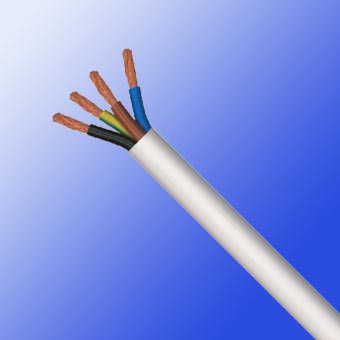

318Y(BS 6500)
应用及描述
此电缆在潮湿和潮湿的环境中适用于中小型的机械应力的电气设备，只要符合适用的设备规格，可用于如冰箱，洗衣机，脱水机等家用电器。在不与加热的零件接触的情况下，用于烹饪和取暖设备。这种电缆也可固定安装在家具，隔断墙，装饰覆盖，和建筑的预留空间。他们是不适合户外使用，工业（服装制造除外）或农业应用。318Y等同于欧共体标准的H05VV-F。

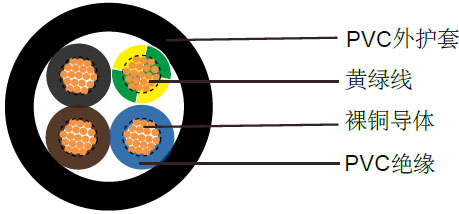

电缆结构
| - 柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - PVC绝缘 TI2，遵循BS 7655 |
| - 黄绿接地线(3芯及以上) |
| - PVC外护套TM2，遵循BS 7655 |
线芯颜色
| 2芯: 蓝色, 棕色 |
| 3芯: 黄绿色, 蓝色, 棕色 |
| 4芯: 黄绿色, 棕色, 黑色, 灰色 |
| 5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
7.5×外径 |
| 静态弯曲半径 |
4×外径 |
| 应用时的工作温度 |
-5º C～+70º |
| 静态时可承受的温度 |
-40º C～+70º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| 3182Y |
| 18(24/32) |
2×0.75 |
0.6 |
0.8 |
6.4 |
14.4 |
57 |
| 17(32/32) |
2×1.00 |
0.6 |
0.8 |
6.8 |
19 |
65 |
| 16(30/30) |
2×1.50 |
0.7 |
0.8 |
7.6 |
29 |
87 |
| 14(30/50) |
2×2.50 |
0.8 |
1.0 |
9.2 |
48 |
134 |
| 12(56/28) |
2×40 |
0.8 |
1.1 |
10.5 |
77 |
174 |
| 3183Y |
| 18(24/32) |
3×0.75 |
0.6 |
0.8 |
6.8 |
21.6 |
68 |
| 17(32/32) |
3×1.00 |
0.6 |
0.8 |
7.2 |
29 |
79 |
| 16(30/30) |
3×1.50 |
0.7 |
0.9 |
8.2 |
43 |
111 |
| 14(30/50) |
3×2.50 |
0.8 |
1.1 |
10.1 |
72 |
169 |
| 12(56/28) |
3×40 |
0.8 |
1.2 |
11.3 |
115 |
233 |
| 3184Y |
| 18(24/32) |
4×0.75 |
0.6 |
0.8 |
7.4 |
29 |
84 |
| 17(32/32) |
4×1.00 |
0.6 |
0.9 |
8.0 |
38 |
101 |
| 16(30/30) |
4×1.50 |
0.7 |
1.0 |
9.2 |
58 |
142 |
| 14(30/50) |
4×2.50 |
0.8 |
1.1 |
11.2 |
96 |
211 |
| 12(56/28) |
4×40 |
0.8 |
1.2 |
12.5 |
154 |
292 |
| 3185Y |
| 18(24/32) |
5×0.75 |
0.6 |
0.9 |
8.5 |
36 |
106 |
| 17(32/32) |
5×1.00 |
0.6 |
0.9 |
8.8 |
48 |
123 |
| 16(30/30) |
5×1.50 |
0.7 |
1.1 |
10.5 |
72 |
176 |
| 14(30/50) |
5×2.50 |
0.8 |
1.2 |
12.4 |
120 |
262 |
| 12(56/28) |
5×40 |
0.8 |
1.4 |
13.7 |
192 |
369 |
