2491×(BS 6004)
应用及描述
此电缆主要用于设备的开关控制，继电器以及仪表面板的内部连接。2491×等同于欧共体标准的H05V-K/H07V-K.

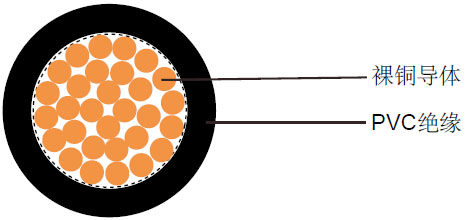

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - PVC（聚氯乙烯）TI1绝缘，遵循BS 7655 |
线芯颜色
| 黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色 |
技术特性
| 工作电压 |
300/500V (H05V-K), 450/750V (H07V-K) |
| 测试电压 |
2000/2500V |
| 最小弯曲半径 |
6×外径 |
| 应用时的工作温度 |
-5ºC ～ +70ºC |
| 静态时可承受的温度 |
-30ºC ～ +80ºC |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ×km |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
kg/km |
| H05V-K |
| 20(16/32) |
1×0.5 |
0.6 |
2.1 |
4.9 |
10 |
| 18(24/32) |
1×0.75 |
0.6 |
2.4 |
7.2 |
13 |
| 17(32/32) |
1×1 |
0.6 |
2.6 |
9.6 |
15 |
| H07V-K |
| 16(30/30) |
1×1.5 |
0.7 |
3.1 |
14.4 |
20 |
| 14(50/30) |
1×2.5 |
0.8 |
3.6 |
24 |
31 |
| 12(56/28) |
1×4 |
0.8 |
4.3 |
38.0 |
48 |
| 10(84/28) |
1×6 |
0.8 |
4.9 |
58.0 |
69 |
| 8(80/26) |
1×10 |
1.0 |
6.4 |
96 |
121 |
| 6(128/26) |
1×16 |
1.0 |
8.1 |
154 |
211 |
| 4 (200/26) |
1×25 |
1.2 |
9.8 |
240 |
303 |
| 2 (280/26) |
1×35 |
1.2 |
11.1 |
336 |
417 |
| 1 (400/26) |
1×50 |
1.4 |
13.1 |
480 |
539 |
| 2/0 (356/24) |
1×70 |
1.4 |
15.5 |
672 |
730 |
| 3/0 (485/24) |
1×95 |
1.6 |
17.2 |
912 |
900 |
| 4/0 (614/24) |
1×120 |
1.6 |
19.7 |
1152 |
1135 |
| 300MCM (765/24) |
1×150 |
1.8 |
21.3 |
1440 |
1410 |
| 350MCM (944/24) |
1×185 |
2.0 |
23.4 |
1776 |
1845 |
| 500MCM(1225/24) |
1×240 |
2.2 |
27.1 |
2304 |
2270 |
