218Y(BS 6500)
应用及描述
此电缆主要适用于小家电和轻型家用电器的使用，例如连接厨房用具，台灯，落地灯，吸尘器，办公设备，收音机等，根据这些电缆适用设备的相关范围，此电缆不允许用于烹饪或加热设备。218Y等同于欧共体标准的H03VV-F。

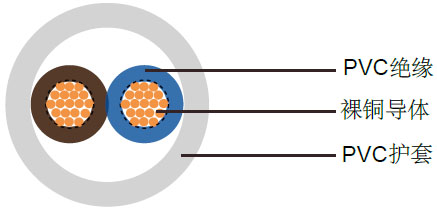

电缆结构
| - 柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - PVC绝缘 TI2，遵循BS 7655 |
| - 黄绿接地线(3芯及以上) |
| - PVC外护套TM2，遵循BS 7655 |
线芯颜色
| 2芯: 蓝色, 棕色 |
| 3芯: 黄绿色, 蓝色, 棕色 |
| 4芯: 黄绿色, 黑色, 棕色, 蓝色 |
技术特性
| 工作电压 |
300/300V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
7.5×外径 |
| 静态弯曲半径 |
4×外径 |
| 应用时的工作温度 |
-5º C～+70º C |
| 静态时可承受的温度 |
-40º C～+70º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| 2182Y |
| 20(16/32) |
2×0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
| 18(24/32) |
2×0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
| 2183Y |
| 20(16/32) |
3×0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
| 18(24/32) |
3×0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
| 2184Y |
| 20(16/32) |
4×0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
| 18(24/32) |
4×0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
