0361TQ(BS 683)
应用及描述
此电缆用于电焊机与焊接工具之间的高电流传输。适合在恶劣条件下柔软使用，可用于装配生产线和输送系统，机床，汽车制造，造船，手动和自动操作的线和点焊机。

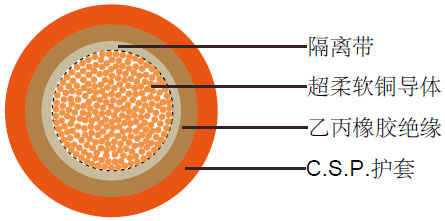

电缆结构
| - 超柔软裸铜/镀锡铜 |
| - 遵循BS 6360 cl-6/cl-5 (120mm²及以上) |
| - 聚酯物隔离层 |
| - EPR (乙丙橡胶),遵循BS 7655 |
| - 氯磺化聚乙烯 (C.S.P.), HOFR (耐热，防油，阻燃)，遵循BS7655 , 黑色/ 橘黄色 |
技术特性
| 工作电压 |
100/100V (450V在适当机械保护下的非焊接应用) |
| 测试电压 |
1000V |
| 最小弯曲半径 |
6×外径 |
| 工作温度 |
-25º C～+85º C |
| 阻燃 |
IEC 60332.1 |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
mm |
kg/km |
| 6(903/35) |
1×16 |
1.2 |
2 |
11.0±0.5 |
230 |
| 4(1407/35) |
1×25 |
1.4 |
2 |
12.5±0.5 |
325 |
| 2(1974/35) |
1×35 |
1.4 |
2 |
14±0.5 |
440 |
| 1(2830/35) |
1×50 |
1.6 |
2.2 |
16.5±0.5 |
600 |
| 2/0(3952/35) |
1×70 |
1.6 |
2.4 |
18.5±0.5 |
830 |
| 3/0(5370/35) |
1×95 |
1.8 |
2.6 |
21.0±0.5 |
1110 |
| 4/0(614/24) |
1×120 |
1.8 |
2.8 |
23.5±0.5 |
1375 |
| 300 MCM
(765/24) |
1×150 |
2 |
3 |
26±0.5 |
1680 |
| 350 MCM
(944/24) |
1×185 |
2.2 |
3.2 |
27.5±0.5 |
2050 |
| 500MCM(1225/24) |
1×240 |
2.4 |
3.2 |
30.5±0.5 |
2630 |
