12.7/22kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铝导体)
应用
12.7/22kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。
标准

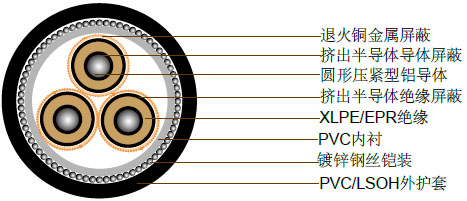

结构
| 导体 |
圆形压紧型铝导体，遵循AS/NZS1125 |
| |
最高连续工作温度：90°C |
| 导体屏蔽 |
挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同 |
| 绝缘 |
交联聚乙烯 (XLPE) – 标准 |
| |
乙丙橡胶(EPR) – 替代物 |
| 绝缘屏蔽 |
挤出半导体材料 |
| 金属屏蔽 |
退火铜丝: 10kA/1秒(重载) |
| 内衬 |
PVC |
| 铠装 |
镀锌钢丝铠装 |
| 护套 |
黑色5V-90聚氯乙烯 (PVC) – 标准 |
| |
橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物 |
| |
低烟无卤 (LSOH) – 替代物 |
技术特性
| 导体截面积 |
20°C时导体最大的直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
每相充电电流 |
每相介电损耗 |
最大介电强度 |
20°C时屏蔽的直流电阻 |
20°C时铠装的直流电阻 |
20°C时零序的直流电阻 |
50Hz时的零序电抗 |
| mm² |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
A x km |
W x km |
kV x mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
| 35 |
0.868 |
1.11 |
0.14 |
15000 |
0.157 |
0.626 |
31.8 |
3.62 |
0.759 |
0.487 |
1.76 |
0.0919 |
| 50 |
0.641 |
0.821 |
0.134 |
14000 |
0.172 |
0.685 |
34.8 |
3.47 |
0.56 |
0.465 |
1.4 |
0.0855 |
| 70 |
0.443 |
0.568 |
0.124 |
13000 |
0.192 |
0.768 |
39 |
3.3 |
0.393 |
0.431 |
1.06 |
0.0757 |
| 95 |
0.32 |
0.41 |
0.117 |
11000 |
0.214 |
0.855 |
43.4 |
3.17 |
0.294 |
0.408 |
0.833 |
0.0697 |
| 120 |
0.253 |
0.325 |
0.113 |
10000 |
0.232 |
0.926 |
47 |
3.08 |
0.265 |
0.307 |
0.68 |
0.0657 |
| 150 |
0.206 |
0.265 |
0.11 |
9700 |
0.25 |
0.997 |
50.7 |
3.01 |
0.266 |
0.293 |
0.624 |
0.0622 |
| 185 |
0.164 |
0.211 |
0.106 |
9000 |
0.269 |
1.07 |
54.5 |
2.95 |
0.265 |
0.28 |
0.573 |
0.0591 |
| 240 |
0.125 |
0.161 |
0.102 |
8100 |
0.298 |
1.19 |
60.4 |
2.87 |
0.265 |
0.261 |
0.52 |
0.055 |
| 300 |
0.1 |
0.13 |
0.0996 |
7400 |
0.327 |
1.3 |
66.3 |
2.81 |
0.265 |
0.244 |
0.482 |
0.0527 |
| 400 |
0.0778 |
0.102 |
0.0951 |
6700 |
0.363 |
1.45 |
73.5 |
2.75 |
0.266 |
0.226 |
0.446 |
0.0484 |
| 500 |
0.0617 |
0.0819 |
0.0915 |
5900 |
0.407 |
1.62 |
82.4 |
2.69 |
0.265 |
0.209 |
0.414 |
0.045 |
电缆参数
| 导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
线芯外的屏蔽截面积 |
屏蔽的构成直径/股数 |
屏蔽外径 |
内衬外径 |
铠装直径 |
铠装外径 |
电缆外径 |
电缆重量 |
| mm² |
mm |
mm |
mm |
mm² |
no x mm |
mm |
mm |
mm |
mm |
mm |
kg/100m |
| 35 |
6.9 |
5.5 |
19.2 |
23.8 |
14 x 0.85 |
22.5 |
52.3 |
2.5 |
57.3 |
63.3 |
535 |
| 50 |
8.1 |
5.5 |
20.3 |
32.3 |
19 x 0.85 |
23.6 |
54.9 |
2.5 |
59.9 |
66.1 |
585 |
| 70 |
9.6 |
5.5 |
21.9 |
46 |
27 x 0.85 |
25.2 |
58.6 |
2.5 |
63.6 |
70 |
665 |
| 95 |
11.4 |
5.5 |
23.6 |
61.3 |
36 x 0.85 |
26.9 |
62.3 |
2.5 |
67.3 |
74.1 |
750 |
| 120 |
12.8 |
5.5 |
25 |
68.1 |
40 x 0.85 |
28.3 |
65.5 |
3.15 |
71.8 |
78.8 |
900 |
| 150 |
14.2 |
5.5 |
26.4 |
68.1 |
40 x 0.85 |
29.7 |
68.7 |
3.15 |
75 |
82.3 |
975 |
| 185 |
15.7 |
5.5 |
27.9 |
68.1 |
40 x 0.85 |
31.2 |
72 |
3.15 |
78.3 |
85.9 |
1040 |
| 240 |
18 |
5.5 |
30.3 |
68.1 |
40 x 0.85 |
33.6 |
77.1 |
3.15 |
83.4 |
91.3 |
1160 |
| 300 |
20.1 |
5.5 |
32.6 |
68.1 |
40 x 0.85 |
36.1 |
82.8 |
3.15 |
89.1 |
97.3 |
1300 |
| 400 |
23 |
5.5 |
35.4 |
68.1 |
40 x 0.85 |
38.9 |
89.3 |
3.15 |
95.6 |
104.2 |
1480 |
| 500 |
26.5 |
5.5 |
39 |
68.1 |
40 x 0.85 |
42.5 |
97.1 |
3.15 |
103.4 |
112.5 |
1700 |
