3.8/6.6kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铜导体)
应用
3.8/6.6kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。
标准

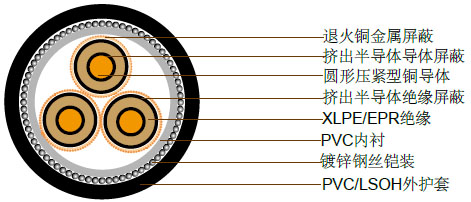

结构
| 导体 |
圆形压紧型裸铜导体，遵循AS/NZS1125 |
| |
最高连续工作温度：90°C |
| 导体屏蔽 |
挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同 |
| 绝缘 |
交联聚乙烯 (XLPE) – 标准 |
| |
乙丙橡胶(EPR) – 替代物 |
| 绝缘屏蔽 |
挤出半导体材料 |
| 金属屏蔽 |
退火铜丝: 10kA/1秒(重载) |
| 内衬 |
PVC |
| 铠装 |
镀锌钢丝铠装 |
| 护套 |
黑色5V-90聚氯乙烯 (PVC) – 标准 |
| |
橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物 |
| |
低烟无卤 (LSOH) – 替代物 |
技术特性
| 导体截面积 |
20°C时导体最大的直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
每相充电电流 |
每相介电损耗 |
最大介电强度 |
20°C时屏蔽的直流电阻 |
20°C时铠装的直流电阻 |
20°C时零序的直流电阻 |
50Hz时的零序电抗 |
| mm² |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
A x km |
W x km |
kV x mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
| 16 |
1.15 |
1.47 |
0.134 |
11000 |
0.221 |
0.263 |
4 |
2.06 |
1.06 |
0.857 |
2.58 |
0.0842 |
| 25 |
0.727 |
0.927 |
0.127 |
9700 |
0.248 |
0.296 |
4.5 |
1.99 |
0.706 |
0.811 |
1.86 |
0.077 |
| 35 |
0.524 |
0.668 |
0.12 |
8700 |
0.276 |
0.33 |
5.01 |
1.93 |
0.533 |
0.657 |
1.41 |
0.0712 |
| 50 |
0.387 |
0.494 |
0.115 |
7800 |
0.308 |
0.368 |
5.59 |
1.87 |
0.366 |
0.616 |
1.08 |
0.066 |
| 70 |
0.268 |
0.342 |
0.109 |
6900 |
0.352 |
0.42 |
6.39 |
1.82 |
0.265 |
0.559 |
0.807 |
0.0603 |
| 95 |
0.193 |
0.247 |
0.101 |
6000 |
0.404 |
0.482 |
7.33 |
1.77 |
0.265 |
0.521 |
0.721 |
0.0525 |
| 120 |
0.153 |
0.196 |
0.0969 |
5400 |
0.447 |
0.534 |
8.11 |
1.74 |
0.266 |
0.487 |
0.669 |
0.0491 |
| 150 |
0.124 |
0.16 |
0.0942 |
5000 |
0.486 |
0.58 |
8.81 |
1.72 |
0.265 |
0.458 |
0.629 |
0.0467 |
| 185 |
0.0991 |
0.128 |
0.0917 |
4600 |
0.53 |
0.632 |
9.61 |
1.69 |
0.265 |
0.431 |
0.593 |
0.0443 |
| 240 |
0.0754 |
0.0986 |
0.089 |
4200 |
0.576 |
0.687 |
10.4 |
1.61 |
0.266 |
0.307 |
0.504 |
0.0418 |
| 300 |
0.0601 |
0.0798 |
0.0879 |
4000 |
0.597 |
0.713 |
10.8 |
1.49 |
0.265 |
0.284 |
0.473 |
0.0409 |
| 400 |
0.047 |
0.064 |
0.0852 |
3800 |
0.627 |
0.749 |
11.4 |
1.38 |
0.265 |
0.257 |
0.44 |
0.0384 |
电缆参数
| 导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
线芯外的屏蔽截面积 |
屏蔽的构成直径/股数 |
屏蔽外径 |
内衬外径 |
铠装直径 |
铠装外径 |
电缆外径 |
电缆重量 |
| mm² |
mm |
mm |
mm |
mm² |
no x mm |
mm |
mm |
mm |
mm |
mm |
kg/100m |
| 16 |
4.8 |
2.5 |
11 |
17 |
10 x 0.85 |
14.3 |
34 |
2 |
38 |
42.6 |
295 |
| 25 |
5.8 |
2.5 |
12 |
25.5 |
15 x 0.85 |
15.3 |
36.1 |
2 |
40.1 |
44.9 |
345 |
| 35 |
6.8 |
2.5 |
13 |
34 |
20 x 0.85 |
16.3 |
38.5 |
2.5 |
43.5 |
48.7 |
440 |
| 50 |
8 |
2.5 |
14.1 |
49.4 |
29 x 0.85 |
17.4 |
41 |
2.5 |
46 |
51.4 |
515 |
| 70 |
9.6 |
2.5 |
15.7 |
68.1 |
40 x 0.85 |
19 |
44.6 |
2.5 |
49.6 |
55.2 |
630 |
| 95 |
11.5 |
2.5 |
17.6 |
68.1 |
40 x 0.85 |
20.9 |
48.9 |
2.5 |
53.9 |
59.7 |
745 |
| 120 |
13.1 |
2.5 |
19.2 |
68.1 |
40 x 0.85 |
22.5 |
52.3 |
2.5 |
57.3 |
63.3 |
850 |
| 150 |
14.5 |
2.5 |
20.6 |
68.1 |
40 x 0.85 |
23.9 |
55.7 |
2.5 |
60.7 |
66.9 |
960 |
| 185 |
16.1 |
2.5 |
22.2 |
68.1 |
40 x 0.85 |
25.5 |
59.4 |
2.5 |
64.4 |
70.8 |
1090 |
| 240 |
18.5 |
2.6 |
24.9 |
68.1 |
40 x 0.85 |
28.2 |
65.3 |
3.15 |
71.6 |
78.6 |
1410 |
| 300 |
20.7 |
2.8 |
27.6 |
68.1 |
40 x 0.85 |
30.9 |
71.4 |
3.15 |
77.7 |
85.2 |
1660 |
| 400 |
23.6 |
3 |
30.9 |
68.1 |
40 x 0.85 |
34.2 |
78.8 |
3.15 |
85.1 |
92.9 |
2030 |
