6.35/11kV三芯屏蔽，PVC护套电缆(铜导体)

应用

6.35/11kV三芯屏蔽，PVC护套电缆(铜导体)主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

结构

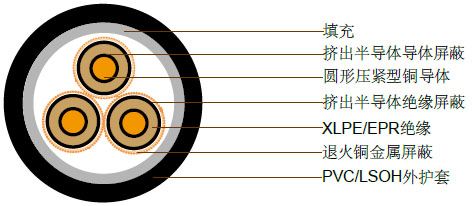

6.35/11kV三芯屏蔽，PVC护套电缆(铜导体)
导体 圆形压紧型裸铜导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
金属屏蔽 退火铜丝: 10kA/1秒
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
露天 露天 露天
mm² Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
16 1.15 1.47 0.142 14000 0.177 2.77 111 112 93
25 0.727 0.927 0.134 12000 0.198 2.65 145 143 119
35 0.524 0.668 0.127 11000 0.219 2.55 175 171 143
50 0.387 0.494 0.121 10000 0.242 2.46 210 202 169
70 0.268 0.342 0.115 8800 0.275 2.37 259 246 206
95 0.193 0.247 0.106 7700 0.314 2.3 315 294 246
120 0.153 0.196 0.102 7000 0.346 2.25 360 333 284
150 0.124 0.16 0.099 6400 0.374 2.21 408 373 318
185 0.0991 0.128 0.0961 5900 0.407 2.17 466 421 358
240 0.0754 0.0985 0.0926 5300 0.456 2.13 546 486 414
300 0.0601 0.0796 0.0904 4800 0.503 2.1 622 547 474
400 0.047 0.0638 0.087 4300 0.561 2.07 714 618 536

重载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
露天 露天 露天
mm² Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
16 1.15 1.47 0.142 14000 0.177 2.77 111 112 93
25 0.727 0.927 0.134 12000 0.198 2.65 145 143 119
35 0.524 0.668 0.127 11000 0.219 2.55 175 171 143
50 0.387 0.494 0.121 10000 0.242 2.46 210 202 169
70 0.268 0.342 0.115 8800 0.275 2.37 259 246 206
95 0.193 0.247 0.106 7700 0.314 2.3 315 294 246
120 0.153 0.196 0.102 7000 0.346 2.25 360 333 284
150 0.124 0.16 0.099 6400 0.374 2.21 408 373 318
185 0.0991 0.128 0.0961 5900 0.407 2.17 466 421 358
240 0.0754 0.0985 0.0926 5300 0.456 2.13 546 486 414
300 0.0601 0.0796 0.0904 4800 0.503 2.1 622 547 474
400 0.047 0.0638 0.087 4300 0.561 2.07 714 618 536
500 0.0373 0.0525 0.0847 3900 0.62 2.05

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
16 4.8 3.4 12.8 5.7 10 x 0.85 14.1 40 146
25 5.8 3.4 13.8 6.8 12 x 0.85 15.3 42.3 186
35 6.8 3.4 14.8 6.8 12 x 0.85 16.3 44.7 220
50 8 3.4 16 6.8 12 x 0.85 17.6 47.4 267
70 9.6 3.4 17.6 7.4 13 x 0.85 19.0 51 342
95 11.5 3.4 19.4 7.9 14 x 0.85 20.7 55.3 432
120 13.1 3.4 21 8.5 15 x 0.85 22.1 58.9 520
150 14.5 3.4 22.4 8.5 15 x 0.85 23.5 62.3 610
185 16.1 3.4 24.1 9.6 17 x 0.85 25.3 66 735
240 18.5 3.4 26.5 10.2 18 x 0.85 27.6 71.6 920
300 20.7 3.4 28.9 11.3 20 x 0.85 29.8 76.9 1120
400 23.6 3.4 31.8 11.9 21 x 0.85 33.2 84.2 1405

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
16 4.8 3.4 12.8 5.7 10 x 0.85 16.1 40 150
25 5.8 3.4 13.8 8.5 15 x 0.85 17.1 42.3 195
35 6.8 3.4 14.8 11.3 20 x 0.85 18.1 44.7 240
50 8 3.4 16 16.5 29 x 0.85 19.3 47.4 295
70 9.6 3.4 17.6 22.7 40 x 0.85 20.9 51 390
95 11.5 3.4 19.4 22.7 40 x 0.85 22.7 55.3 480
120 13.1 3.4 21 22.7 40 x 0.85 24.3 58.9 575
150 14.5 3.4 22.4 22.7 40 x 0.85 25.7 62.3 665
185 16.1 3.4 24.1 22.7 40 x 0.85 27.4 66 770
240 18.5 3.4 26.5 22.7 40 x 0.85 29.8 71.6 965
300 20.7 3.4 28.9 22.7 40 x 0.85 32.2 76.9 1160
400 23.6 3.4 31.8 22.7 40 x 0.85 35.3 84.2 1460
