3.8/6.6kV三芯屏蔽，PVC护套电缆(铝导体)
应用
3.8/6.6kV三芯屏蔽，PVC护套电缆(铝导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。
标准

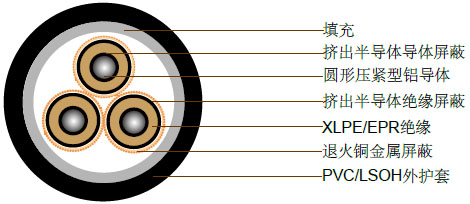

结构
| 导体 |
圆形压紧型铝导体，遵循AS/NZS1125 |
| |
最高连续工作温度：90°C |
| 导体屏蔽 |
挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同 |
| 绝缘 |
交联聚乙烯 (XLPE) – 标准 |
| |
乙丙橡胶(EPR) – 替代物 |
| 绝缘屏蔽 |
退火铜丝: 3kA/1秒(轻载) |
| |
退火铜丝: 10kA/1秒(重载) |
| 金属屏蔽 |
退火铜丝: 10kA/1秒 |
| 护套 |
黑色5V-90聚氯乙烯 (PVC) – 标准 |
| |
橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物 |
| |
低烟无卤 (LSOH) – 替代物 |
技术特性
轻载
| 导体截面积 |
20°C时导体最大的直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
| 露天 |
露天 |
露天 |
| mm² |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
| 35 |
0.868 |
1.11 |
0.12 |
8700 |
0.278 |
1.92 |
122 |
137 |
114 |
| 50 |
0.641 |
0.822 |
0.115 |
7800 |
0.309 |
1.87 |
95 |
166 |
137 |
| 70 |
0.443 |
0.569 |
0.106 |
6800 |
0.353 |
1.82 |
185 |
193 |
176 |
| 95 |
0.32 |
0.41 |
0.101 |
6000 |
0.4 |
1.77 |
222 |
238 |
198 |
| 120 |
0.253 |
0.325 |
0.0976 |
5500 |
0.439 |
1.74 |
257 |
270 |
225 |
| 150 |
0.206 |
0.265 |
0.0948 |
5100 |
0.477 |
1.72 |
293 |
306 |
254 |
| 185 |
0.164 |
0.211 |
0.0923 |
4700 |
0.518 |
1.7 |
333 |
342 |
292 |
| 240 |
0.125 |
0.162 |
0.0896 |
4300 |
0.561 |
1.62 |
390 |
394 |
331 |
| 300 |
0.1 |
0.13 |
0.0885 |
4100 |
0.582 |
1.5 |
447 |
447 |
378 |
重载
| 导体截面积 |
20°C时导体最大的直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
最大介电强度 |
额定电流 |
| 露天 |
露天 |
露天 |
| mm² |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
kV x mm |
A |
A |
A |
| 35 |
0.868 |
1.11 |
0.12 |
8700 |
0.278 |
1.92 |
122 |
137 |
114 |
| 50 |
0.641 |
0.822 |
0.115 |
7800 |
0.309 |
1.87 |
95 |
166 |
137 |
| 70 |
0.443 |
0.569 |
0.106 |
6800 |
0.353 |
1.82 |
185 |
193 |
176 |
| 95 |
0.32 |
0.41 |
0.101 |
6000 |
0.4 |
1.77 |
222 |
238 |
198 |
| 120 |
0.253 |
0.325 |
0.0976 |
5500 |
0.439 |
1.74 |
257 |
270 |
225 |
| 150 |
0.206 |
0.265 |
0.0948 |
5100 |
0.477 |
1.72 |
293 |
306 |
254 |
| 185 |
0.164 |
0.211 |
0.0923 |
4700 |
0.518 |
1.7 |
333 |
342 |
292 |
| 240 |
0.125 |
0.162 |
0.0896 |
4300 |
0.561 |
1.62 |
390 |
394 |
331 |
| 300 |
0.1 |
0.13 |
0.0885 |
4100 |
0.582 |
1.5 |
447 |
447 |
378 |
| 400 |
0.0778 |
0.102 |
0.0857 |
3900 |
0.613 |
1.39 |
|
|
|
电缆参数
轻载
| 导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成直径/股数 |
屏蔽外径 |
电缆外径 |
电缆重量 |
| mm² |
mm |
mm |
mm |
mm² |
no x mm |
mm |
mm |
kg/100m |
| 35 |
6.9 |
2.5 |
13 |
6.8 |
|
14.5 |
39.5 |
123 |
| 50 |
8.1 |
2.5 |
14.2 |
6.8 |
|
15.6 |
42.1 |
141 |
| 70 |
9.6 |
2.5 |
15.8 |
7.9 |
|
17.3 |
45.9 |
174 |
| 95 |
11.4 |
2.5 |
17.5 |
8.5 |
|
18.9 |
49.6 |
209 |
| 120 |
12.8 |
2.5 |
18.9 |
9.1 |
|
20.5 |
53.2 |
241 |
| 150 |
14.2 |
2.5 |
20.3 |
9.6 |
|
21.9 |
56.4 |
276 |
| 185 |
15.7 |
2.5 |
21.8 |
10.2 |
|
23.5 |
60.1 |
320 |
| 240 |
18 |
2.6 |
24.3 |
10.8 |
|
26.1 |
66.2 |
392 |
| 300 |
20.1 |
2.8 |
27 |
11.9 |
|
29.0 |
72.7 |
473 |
重载
| 导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
每芯的屏蔽截面积 |
屏蔽的构成直径/股数 |
屏蔽外径 |
电缆外径 |
电缆重量 |
| mm² |
mm |
mm |
mm |
mm² |
no x mm |
mm |
mm |
kg/100m |
| 35 |
6.9 |
2.5 |
13 |
7.9 |
14 x 0.85 |
16.3 |
40.5 |
140 |
| 50 |
8.1 |
2.5 |
14.2 |
10.8 |
19 x 0.85 |
17.5 |
43.1 |
170 |
| 70 |
9.6 |
2.5 |
15.8 |
15.3 |
27 x 0.85 |
19.1 |
46.8 |
210 |
| 95 |
11.4 |
2.5 |
17.5 |
20.4 |
36 x 0.85 |
20.8 |
50.8 |
270 |
| 120 |
12.8 |
2.5 |
18.9 |
22.7 |
40 x 0.85 |
22.2 |
54.1 |
305 |
| 150 |
14.2 |
2.5 |
20.3 |
22.7 |
40 x 0.85 |
23.6 |
57.3 |
340 |
| 185 |
15.7 |
2.5 |
21.8 |
22.7 |
40 x 0.85 |
25.1 |
60.8 |
385 |
| 240 |
18 |
2.6 |
24.3 |
22.7 |
40 x 0.85 |
27.6 |
66.6 |
465 |
| 300 |
20.1 |
2.8 |
27 |
22.7 |
40 x 0.85 |
30.3 |
72.8 |
550 |
| 400 |
23 |
3 |
30.3 |
22.7 |
40 x 0.85 |
33.6 |
80.3 |
660 |
