3.8/6.6kV三芯屏蔽，PVC护套电缆(铜导体)

应用

3.8/6.6kV三芯屏蔽，PVC护套电缆(铜导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

结构

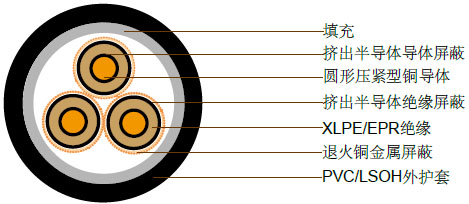

3.8/6.6kV三芯屏蔽，PVC护套电缆(铜导体)
导体 圆形压紧型裸铜导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
金属屏蔽 退火铜丝: 10kA/1秒
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
露天 露天 露天
mm² Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
16 1.15 1.47 0.134 11000 0.221 2.06 100 115 95
25 0.727 0.927 0.127 9700 0.248 1.99 129 147 122
35 0.524 0.668 0.12 8700 0.276 1.93 156 176 150
50 0.387 0.494 0.115 7800 0.308 1.87 193 213 176
70 0.268 0.342 0.109 6900 0.352 1.82 238 247 225
95 0.193 0.247 0.101 6000 0.404 1.77 284 304 253
120 0.153 0.196 0.0969 5400 0.447 1.74 329 345 289
150 0.124 0.16 0.0942 5000 0.486 1.72 375 392 325
185 0.0991 0.128 0.0917 4600 0.53 1.69 426 436 373
240 0.0754 0.0986 0.089 4200 0.576 1.61 497 501 422
300 0.0601 0.0798 0.0879 4000 0.597 1.49 567 567 479

重载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
露天 露天 露天
mm² Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
16 1.15 1.47 0.134 11000 0.221 2.06 100 115 95
25 0.727 0.927 0.127 9700 0.248 1.99 129 147 120
35 0.524 0.668 0.12 8700 0.276 1.93 156 176 147
50 0.387 0.494 0.115 7800 0.308 1.87 193 213 176
70 0.268 0.342 0.109 6900 0.352 1.82 238 247 225
95 0.193 0.247 0.101 6000 0.404 1.77 284 304 253
120 0.153 0.196 0.0969 5400 0.447 1.74 329 345 289
150 0.124 0.16 0.0942 5000 0.486 1.72 375 392 325
185 0.0991 0.128 0.0917 4600 0.53 1.69 426 436 373
240 0.0754 0.0986 0.089 4200 0.576 1.61 497 501 430
300 0.0601 0.0798 0.0879 4000 0.597 1.49 567 567 488
400 0.047 0.064 0.0852 3800 0.627 1.38

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
16 4.8 2.5 11 5.7 9 x 0.85 12.4 34.6 120
25 5.8 2.5 12 6.2 13.6 37.3 154
35 6.8 2.5 13 6.8 14.5 39.5 190
50 8 2.5 14.1 6.8 15.6 42.1 231
70 9.6 2.5 15.7 7.9 17.3 45.9 302
95 11.5 2.5 17.6 8.5 18.9 49.6 387
120 13.1 2.5 19.2 9.1 20.5 53.2 467
150 14.5 2.5 20.6 9.6 21.9 56.4 554
185 16.1 2.5 22.2 10.2 23.5 60.1 669
240 18.5 2.6 24.9 10.8 26.1 66.2 859
300 20.7 2.8 27.6 11.9 29.0 72.7 1059

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
16 4.8 2.5 11 5.7 10 x 0.85 14.3 35.6 130
25 5.8 2.5 12 8.5 15 x 0.85 15.3 37.9 170
35 6.8 2.5 13 11.3 20 x 0.85 16.3 40.3 215
50 8 2.5 14.1 16.5 29 x 0.85 17.4 43 275
70 9.6 2.5 15.7 22.7 40 x 0.85 19 46.7 360
95 11.5 2.5 17.6 22.7 40 x 0.85 20.9 51.1 455
120 13.1 2.5 19.2 22.7 40 x 0.85 22.5 54.8 545
150 14.5 2.5 20.6 22.7 40 x 0.85 23.9 58.2 630
185 16.1 2.5 22.2 22.7 40 x 0.85 25.5 61.8 735
240 18.5 2.6 24.9 22.7 40 x 0.85 28.2 67.9 930
300 20.7 2.8 27.6 22.7 40 x 0.85 30.9 74.3 1130
400 23.6 3 30.9 22.7 40 x 0.85 34.2 81.8 1440
