19/33kV单芯屏蔽，PVC护套电缆(铝导体)

应用

19/33kV单芯屏蔽，PVC护套电缆(铝导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

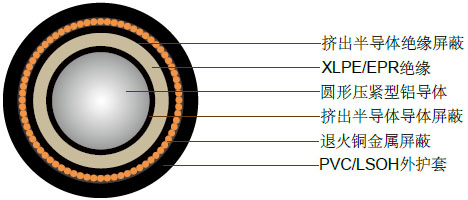

结构

19/33kV单芯屏蔽，PVC护套电缆(铝导体)
导体 圆形压紧型铝导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
金属屏蔽 退火铜丝: 10kA/1秒
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
50 0.641 0.821 0.821 0.163 0.178 0.223 18000 0.134 4.04 190 167 146
70 0.443 0.568 0.568 0.151 0.166 0.212 16000 0.148 3.81 236 204 177
95 0.32 0.41 0.41 0.143 0.159 0.204 15000 0.164 3.62 287 244 211
120 0.253 0.325 0.325 0.138 0.154 0.199 14000 0.176 3.5 330 277 245
150 0.206 0.264 0.264 0.134 0.149 0.195 13000 0.189 3.4 374 309 274
185 0.164 0.211 0.211 0.13 0.145 0.191 12000 0.202 3.31 430 350 309
240 0.125 0.161 0.161 0.125 0.14 0.186 11000 0.222 3.2 508 405 358
300 0.1 0.129 0.129 0.121 0.136 0.182 10000 0.242 3.11 581 456 402
400 0.0778 0.101 0.101 0.116 0.131 0.177 9100 0.267 3.02 677 521 459
500 0.0605 0.0797 0.0789 0.111 0.126 0.172 8100 0.297 2.93 787 593 544
630 0.0469 0.0629 0.0618 0.108 0.123 0.168 7300 0.329 2.86 914 674 617
800 0.0367 0.0507 0.0492 0.104 0.119 0.165 6600 0.366 2.8 1057 759 694
1000 0.0298 0.039 0.0387 0.1 0.115 0.161 5600 0.427 2.72 1197 841 768

重载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
50 0.641 0.821 0.821 0.163 0.178 0.223 18000 0.134 4.04 191 168 146
70 0.443 0.568 0.568 0.151 0.166 0.212 16000 0.148 3.81 238 204 178
95 0.32 0.41 0.41 0.143 0.159 0.204 15000 0.164 3.62 288 243 215
120 0.253 0.325 0.325 0.138 0.154 0.199 14000 0.176 3.5 331 275 244
150 0.206 0.264 0.264 0.134 0.149 0.195 13000 0.189 3.4 374 307 272
185 0.164 0.211 0.211 0.13 0.145 0.191 12000 0.202 3.31 429 346 306
240 0.125 0.161 0.161 0.125 0.14 0.186 11000 0.222 3.2 505 400 353
300 0.1 0.129 0.129 0.121 0.136 0.182 10000 0.242 3.11 575 448 395
400 0.0778 0.101 0.101 0.116 0.131 0.177 9100 0.267 3.02 668 509 449
500 0.0605 0.0797 0.0789 0.111 0.126 0.172 8100 0.297 2.93 772 576 528
630 0.0469 0.0629 0.0618 0.108 0.123 0.168 7300 0.329 2.86 891 650 595
800 0.0367 0.0507 0.0492 0.104 0.119 0.165 6600 0.366 2.8 1023 726 663
1000 0.0298 0.039 0.0387 0.1 0.115 0.161 5600 0.427 2.72 1152 799 728
1200 0.0247 0.0327 0.0323 0.0981 0.113 0.159 5200 0.461 2.68

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
50 8.1 8 25.6 20 36 x 0.85 26.1 32.3 103
70 9.6 8 27.2 20 36 x 0.85 27.6 33.8 114
95 11.4 8 28.9 20 36 x 0.85 29.3 35.7 128
120 12.8 8 30.3 20 36 x 0.85 30.7 37.1 140
150 14.2 8 31.7 20 36 x 0.85 32.1 38.7 154
185 15.7 8 33.2 20 36 x 0.85 33.8 40.4 171
240 18 8 35.5 20 36 x 0.85 36.2 43 197
300 20.1 8 37.8 20 36 x 0.85 38.2 45.2 223
400 23 8 40.7 20 36 x 0.85 41.3 48.6 261
500 26.5 8 44.2 20 36 x 0.85 44.4 51.9 304
630 29.9 8 48 20 36 x 0.85 48 55.7 358
800 34.2 8 52.3 20 36 x 0.85 52.6 60.5 428
1000 40.2 8 59.5 21 37 x 0.85 56.7 64.6 505

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
50 8.1 8 25.6 32.9 23 x 1.35 29.9 34.4 125
70 9.6 8 27.2 45.8 32 x 1.35 31.5 36.2 150
95 11.4 8 28.9 61.5 43 x 1.35 33.2 37.9 180
120 12.8 8 30.3 68.7 48 x 1.35 34.6 39.5 200
150 14.2 8 31.7 68.7 48 x 1.35 36.2 41.1 215
185 15.7 8 33.2 68.7 48 x 1.35 37.7 42.8 230
240 18 8 35.5 68.7 48 x 1.35 40 45.1 255
300 20.1 8 37.8 68.7 48 x 1.35 42.3 47.8 285
400 23 8 40.7 68.7 48 x 1.35 45.2 50.9 320
500 26.5 8 44.2 68.7 48 x 1.35 48.7 54.6 370
630 29.9 8 48 68.7 48 x 1.35 52.5 58.6 430
800 34.2 8 52.3 68.7 48 x 1.35 56.8 63.4 500
1000 40.2 8 59.5 68.7 48 x 1.35 64 70.8 600
1200 43.8 8 63.5 68.7 48 x 1.35 68 75 680
