12.7/22kV单芯屏蔽，PVC护套电缆(铝导体)

应用

12.7/22kV单芯屏蔽，PVC护套电缆(铝导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

结构

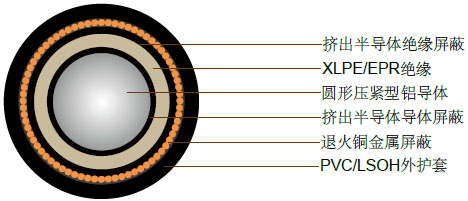

12.7/22kV单芯屏蔽，PVC护套电缆(铝导体)
导体 圆形压紧型铝导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 挤出半导体材料
金属屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 1.11 0.156 0.171 0.217 15000 0.157 3.62 157 142 121
50 0.641 0.821 0.821 0.151 0.166 0.212 14000 0.172 3.47 187 167 142
70 0.443 0.568 0.568 0.14 0.155 0.201 13000 0.192 3.3 233 204 176
95 0.32 0.41 0.41 0.133 0.148 0.194 11000 0.214 3.17 283 244 210
120 0.253 0.325 0.325 0.128 0.143 0.189 10000 0.232 3.08 326 277 239
150 0.206 0.264 0.264 0.124 0.139 0.185 9700 0.25 3.01 370 309 267
185 0.164 0.211 0.211 0.121 0.136 0.181 9000 0.269 2.95 426 350 301
240 0.125 0.161 0.161 0.116 0.131 0.177 8100 0.298 2.87 504 405 356
300 0.1 0.129 0.129 0.113 0.128 0.173 7400 0.327 2.81 577 455 401
400 0.0778 0.102 0.101 0.108 0.123 0.169 6700 0.363 2.75 673 520 458
500 0.0605 0.08 0.079 0.104 0.119 0.165 5900 0.407 2.69 783 592 520
630 0.0469 0.0632 0.0619 0.101 0.116 0.162 5300 0.453 2.64 912 672 615
800 0.0367 0.0511 0.0493 0.0976 0.113 0.159 4800 0.507 2.59 1054 756 691
1000 0.0298 0.0391 0.0387 0.0945 0.11 0.155 4000 0.597 2.54 1194 836 764

重载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 1.11 0.156 0.171 0.217 15000 0.157 3.62 157 142 121
50 0.641 0.821 0.821 0.151 0.166 0.212 14000 0.172 3.47 188 168 142
70 0.443 0.568 0.568 0.14 0.155 0.201 13000 0.192 3.3 235 204 177
95 0.32 0.41 0.41 0.133 0.148 0.194 11000 0.214 3.17 286 243 210
120 0.253 0.325 0.325 0.128 0.143 0.189 10000 0.232 3.08 327 275 237
150 0.206 0.264 0.264 0.124 0.139 0.185 9700 0.25 3.01 370 307 265
185 0.164 0.211 0.211 0.121 0.136 0.181 9000 0.269 2.95 425 346 305
240 0.125 0.161 0.161 0.116 0.131 0.177 8100 0.298 2.87 501 399 351
300 0.1 0.129 0.129 0.113 0.128 0.173 7400 0.327 2.81 571 447 394
400 0.0778 0.102 0.101 0.108 0.123 0.169 6700 0.363 2.75 663 508 447
500 0.0605 0.08 0.079 0.104 0.119 0.165 5900 0.407 2.69 768 574 505
630 0.0469 0.0632 0.0619 0.101 0.116 0.162 5300 0.453 2.64 886 647 592
800 0.0367 0.0511 0.0493 0.0976 0.113 0.159 4800 0.507 2.59 1019 722 660
1000 0.0298 0.0391 0.0387 0.0945 0.11 0.155 4000 0.597 2.54 1146 793 724
1200 0.0247 0.0328 0.0323 0.093 0.108 0.154 3700 0.646 2.51

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.9 5.5 19.2 20 36 x 0.85 20.1 26.3 75
50 8.1 5.5 20.3 20 36 x 0.85 21.3 27.5 82
70 9.6 5.5 21.9 20 36 x 0.85 22.8 29.0 92
95 11.4 5.5 23.6 20 36 x 0.85 24.5 30.7 104
120 12.8 5.5 25 20 36 x 0.85 25.9 32.1 115
150 14.2 5.5 26.4 20 36 x 0.85 27.3 33.5 127
185 15.7 5.5 27.9 20 36 x 0.85 29.0 35.4 143
240 18 5.5 30.3 20 36 x 0.85 31.4 37.8 166
300 20.1 5.5 32.6 20 36 x 0.85 33.4 40.0 190
400 23 5.5 35.4 20 36 x 0.85 36.5 43.3 226
500 26.5 5.5 39 20 36 x 0.85 39.6 46.6 265
630 29.9 5.5 42.7 20 36 x 0.85 43.2 50.5 317
800 34.2 5.5 47.1 20 36 x 0.85 47.8 55.3 383
1000 40.2 5.5 54.3 20 36 x 0.85 51.9 59.4 454

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.9 5.5 19.2 22.7 40 x 0.85 22.5 26.6 81
50 8.1 5.5 20.3 32.9 23 x 1.35 24.6 28.7 98
70 9.6 5.5 21.9 45.8 32 x 1.35 26.2 30.5 120
95 11.4 5.5 23.6 61.5 43 x 1.35 27.9 32.2 150
120 12.8 5.5 25 68.7 48 x 1.35 29.3 33.8 170
150 14.2 5.5 26.4 68.7 48 x 1.35 30.7 35.2 180
185 15.7 5.5 27.9 68.7 48 x 1.35 32.2 36.9 195
240 18 5.5 30.3 68.7 48 x 1.35 34.6 39.5 220
300 20.1 5.5 32.6 68.7 48 x 1.35 37.1 42 245
400 23 5.5 35.4 68.7 48 x 1.35 39.9 45.2 280
500 26.5 5.5 39 68.7 48 x 1.35 43.5 49 325
630 29.9 5.5 42.7 68.7 48 x 1.35 47.2 53.1 380
800 34.2 5.5 47.1 68.7 48 x 1.35 51.6 57.7 445
1000 40.2 5.5 54.3 68.7 48 x 1.35 58.8 65.1 540
1200 43.8 5.5 58.3 68.7 48 x 1.35 62.8 69.3 620
