12.7/22kV单芯屏蔽，PVC护套电缆(铜导体)

应用

12.7/22kV单芯屏蔽，PVC护套电缆(铜导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

结构

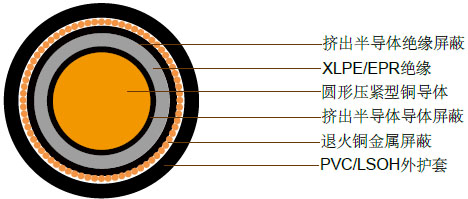

12.7/22kV单芯屏蔽，PVC护套电缆(铜导体)
导体 圆形压紧型裸铜导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 挤出半导体材料
金属屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.524 0.668 0.668 0.159 0.174 0.219 16000 0.156 3.63 202 183 156
50 0.387 0.494 0.494 0.151 0.166 0.212 14000 0.171 3.48 242 216 183
70 0.268 0.342 0.342 0.143 0.158 0.204 13000 0.192 3.31 299 263 227
95 0.193 0.247 0.247 0.132 0.147 0.193 11000 0.216 3.16 365 314 271
120 0.153 0.196 0.195 0.127 0.143 0.188 10000 0.236 3.07 419 355 307
150 0.124 0.159 0.159 0.123 0.138 0.184 9500 0.254 3 476 398 343
185 0.0991 0.128 0.127 0.119 0.135 0.18 8800 0.274 2.93 546 448 386
240 0.0754 0.0978 0.0972 0.115 0.13 0.176 7900 0.305 2.85 644 517 455
300 0.0601 0.0788 0.078 0.112 0.127 0.172 7200 0.334 2.79 737 581 511
400 0.047 0.0628 0.0617 0.107 0.122 0.168 6500 0.371 2.73 855 658 579
500 0.0366 0.0503 0.0488 0.104 0.119 0.165 5900 0.407 2.69 986 740 651
630 0.0283 0.0407 0.0388 0.101 0.117 0.162 5300 0.453 2.64 1132 829 758

重载


导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.524 0.668 0.668 0.159 0.174 0.219 16000 0.156 3.63 202 183 156
50 0.387 0.494 0.494 0.151 0.166 0.212 14000 0.171 3.48 244 216 187
70 0.268 0.342 0.342 0.143 0.158 0.204 13000 0.192 3.31 301 262 226
95 0.193 0.247 0.247 0.132 0.147 0.193 11000 0.216 3.16 365 311 269
120 0.153 0.196 0.195 0.127 0.143 0.188 10000 0.236 3.07 419 351 303
150 0.124 0.159 0.159 0.123 0.138 0.184 9500 0.254 3 474 392 338
185 0.0991 0.128 0.127 0.119 0.135 0.18 8800 0.274 2.93 541 440 387
240 0.0754 0.0978 0.0972 0.115 0.13 0.176 7900 0.305 2.85 635 504 444
300 0.0601 0.0788 0.078 0.112 0.127 0.172 7200 0.334 2.79 722 563 496
400 0.047 0.0628 0.0617 0.107 0.122 0.168 6500 0.371 2.73 832 633 556
500 0.0366 0.0503 0.0488 0.104 0.119 0.165 5900 0.407 2.69 953 707 621
630 0.0283 0.0407 0.0388 0.101 0.117 0.162 5300 0.453 2.64 1083 783 716
800 0.0221 0.0341 0.0317 0.096 0.111 0.157 4600 0.528 2.58
1000 0.0182 0.0246 0.024 0.0948 0.11 0.156 4000 0.597 2.54
1200 0.015 0.0208 0.0201 0.0932 0.108 0.154 3700 0.646 2.51

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.8 5.5 19.1 20 36 x 0.85 20.1 26.3 98
50 8 5.5 20.3 20 36 x 0.85 21.4 27.6 112
70 9.6 5.5 21.9 20 36 x 0.85 22.8 29.0 135
95 11.5 5.5 23.8 20 36 x 0.85 24.5 30.7 164
120 13.1 5.5 25.3 20 36 x 0.85 25.9 32.1 191
150 14.5 5.5 26.8 20 36 x 0.85 27.3 33.5 220
185 16.1 5.5 28.4 20 36 x 0.85 29.1 35.5 260
240 18.5 5.5 30.8 20 36 x 0.85 31.4 37.8 319
300 20.7 5.5 33.2 20 36 x 0.85 33.6 40.2 383
400 23.6 5.5 36.1 20 36 x 0.85 37.0 43.8 473
500 26.5 5.5 39 20 36 x 0.85 40.3 47.3 575
630 29.9 5.5 42.7 20 36 x 0.85 43.9 51.2 720

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.8 5.5 19.1 34.4 24 x 1.35 23.4 27.5 115
50 8 5.5 20.3 48.7 34 x 1.35 24.6 28.7 140
70 9.6 5.5 21.9 68.7 48 x 1.35 26.2 30.5 185
95 11.5 5.5 23.8 68.7 48 x 1.35 28.1 32.4 215
120 13.1 5.5 25.3 68.7 48 x 1.35 29.6 34.1 245
150 14.5 5.5 26.8 68.7 48 x 1.35 31.1 35.6 275
185 16.1 5.5 28.4 68.7 48 x 1.35 32.7 37.4 310
240 18.5 5.5 30.8 68.7 48 x 1.35 35.1 40 375
300 20.7 5.5 33.2 68.7 48 x 1.35 37.7 42.6 440
400 23.6 5.5 36.1 68.7 48 x 1.35 40.6 46.1 535
500 26.5 5.5 39 68.7 48 x 1.35 43.5 49 640
630 29.9 5.5 42.7 68.7 48 x 1.35 47.2 53.4 765
800 35.9 5.5 48.8 68.7 48 x 1.35 53.3 59.7 965
1000 40.2 5.5 54.3 68.7 48 x 1.35 58.8 65.4 1160
1200 43.8 5.5 58.3 68.7 48 x 1.35 62.8 69.6 1360
