6.35/11kV单芯屏蔽，PVC护套电缆(铝导体)

应用

6.35/11kV单芯屏蔽，PVC护套电缆(铝导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

结构

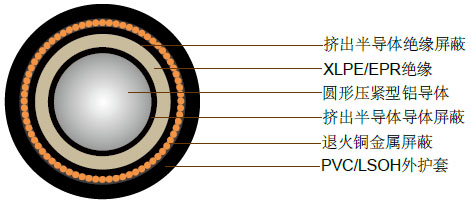

6.35/11kV单芯屏蔽，PVC护套电缆(铝导体)
导体 圆形压紧型铝导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 挤出半导体材料
金属屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 1.11 0.144 0.159 0.205 11000 0.22 2.54 153 142 119
50 0.641 0.821 0.821 0.14 0.155 0.201 9900 0.243 2.46 184 167 140
70 0.443 0.568 0.568 0.129 0.145 0.19 8700 0.276 2.37 229 204 172
95 0.32 0.41 0.41 0.123 0.138 0.184 7800 0.311 2.3 279 243 205
120 0.253 0.325 0.325 0.118 0.134 0.179 7100 0.339 2.25 322 276 237
150 0.206 0.265 0.264 0.115 0.13 0.176 6600 0.368 2.22 365 309 265
185 0.164 0.211 0.211 0.112 0.127 0.172 6100 0.398 2.18 421 349 300
240 0.125 0.161 0.161 0.107 0.123 0.168 5400 0.445 2.14 499 404 347
300 0.1 0.13 0.129 0.105 0.12 0.166 4900 0.491 2.11 572 455 399
400 0.0778 0.102 0.101 0.101 0.116 0.162 4400 0.548 2.08 669 519 456
500 0.0605 0.0803 0.079 0.097 0.112 0.158 3900 0.62 2.05 779 590 518
630 0.0469 0.0636 0.062 0.095 0.11 0.156 3500 0.695 2.02 907 669 587
800 0.0367 0.0516 0.0494 0.092 0.107 0.153 3100 0.782 2 1050 752 687

重载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 1.11 0.144 0.159 0.205 11000 0.22 2.54 153 142 119
50 0.641 0.821 0.821 0.14 0.155 0.201 9900 0.243 2.46 185 168 141
70 0.443 0.568 0.568 0.129 0.145 0.19 8700 0.276 2.37 229 204 172
95 0.32 0.41 0.41 0.123 0.138 0.184 7800 0.311 2.3 281 243 205
120 0.253 0.325 0.325 0.118 0.134 0.179 7100 0.339 2.25 323 275 236
150 0.206 0.265 0.264 0.115 0.13 0.176 6600 0.368 2.22 366 307 263
185 0.164 0.211 0.211 0.112 0.127 0.172 6100 0.398 2.18 420 346 297
240 0.125 0.161 0.161 0.107 0.123 0.168 5400 0.445 2.14 496 399 342
300 0.1 0.13 0.129 0.105 0.12 0.166 4900 0.491 2.11 567 447 392
400 0.0778 0.102 0.101 0.101 0.116 0.162 4400 0.548 2.08 659 507 445
500 0.0605 0.0803 0.079 0.097 0.112 0.158 3900 0.62 2.05 763 572 502
630 0.0469 0.0636 0.062 0.095 0.11 0.156 3500 0.695 2.02 881 644 565
800 0.0367 0.0516 0.0494 0.092 0.107 0.153 3100 0.782 2 1013 718 656

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.9 3.4 14.9 20 36 x 0.85 16.3 22.5 62
50 8.1 3.4 16 20 36 x 0.85 17.5 23.7 68
70 9.6 3.4 17.6 20 36 x 0.85 19.0 25.2 78
95 11.4 3.4 19.3 20 36 x 0.85 20.7 26.9 89
120 12.8 3.4 20.7 20 36 x 0.85 22.1 28.3 99
150 14.2 3.4 22.1 20 36 x 0.85 23.5 29.7 109
185 15.7 3.4 23.6 20 36 x 0.85 25.2 31.4 123
240 18 3.4 25.9 20 36 x 0.85 27.6 33.8 145
300 20.1 3.4 28.3 20 36 x 0.85 29.6 36.0 168
400 23 3.4 31.1 20 36 x 0.85 32.7 39.3 202
500 26.5 3.4 34.7 20 36 x 0.85 35.8 42.6 239
630 29.9 3.4 38.4 20 36 x 0.85 39.4 46.4 289
800 34.2 3.4 42.8 20 36 x 0.85 44.0 51.3 351

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.9 3.4 14.9 23 40 x 0.85 18.2 22.3 66
50 8.1 3.4 16 33 23 x 1.35 20.3 24.4 82
70 9.6 3.4 17.6 46 32 x 1.35 21.9 26 105
95 11.4 3.4 19.3 62 43 x 1.35 23.6 27.7 130
120 12.8 3.4 20.7 69 48 x 1.35 25 29.1 145
150 14.2 3.4 22.1 69 48 x 1.35 26.4 30.7 155
185 15.7 3.4 23.6 69 48 x 1.35 27.9 32.2 170
240 18 3.4 25.9 69 48 x 1.35 30.2 34.7 190
300 20.1 3.4 28.3 69 48 x 1.35 32.6 37.3 215
400 23 3.4 31.1 69 48 x 1.35 35.6 40.5 250
500 26.5 3.4 34.7 69 48 x 1.35 39.2 44.3 295
630 29.9 3.4 38.4 69 48 x 1.35 42.9 48.4 345
800 34.2 3.4 42.8 69 48 x 1.35 47.3 53 405
