19/33kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铝导体)
应用
19/33kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铝导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。
标准

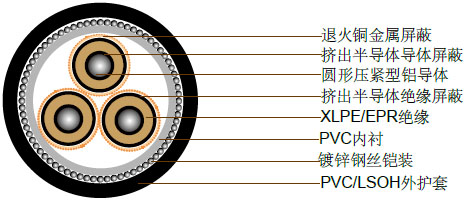

结构
| 导体 |
圆形压紧型铝导体，遵循AS/NZS1125 |
| |
最高连续工作温度：90°C |
| 导体屏蔽 |
挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同 |
| 绝缘 |
交联聚乙烯 (XLPE) – 标准 |
| |
乙丙橡胶(EPR) – 替代物 |
| 绝缘屏蔽 |
挤出半导体材料 |
| 金属屏蔽 |
退火铜丝: 10kA/1秒(重载) |
| 内衬 |
PVC |
| 铠装 |
镀锌钢丝铠装 |
| 护套 |
黑色5V-90聚氯乙烯 (PVC) – 标准 |
| |
橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物 |
| |
低烟无卤 (LSOH) – 替代物 |
技术特性
| 导体截面积 |
20°C时导体最大的直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
每相充电电流 |
每相介电损耗 |
最大介电强度 |
20°C时屏蔽的直流电阻 |
20°C时铠装的直流电阻 |
20°C时零序的直流电阻 |
50Hz时的零序电抗 |
| mm² |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
A x km |
W x km |
kV x mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
| 50 |
0.641 |
0.821 |
0.147 |
18000 |
0.134 |
0.798 |
60.7 |
4.04 |
0.559 |
0.302 |
1.23 |
0.0985 |
| 70 |
0.443 |
0.568 |
0.136 |
16000 |
0.148 |
0.885 |
67.3 |
3.81 |
0.392 |
0.288 |
0.942 |
0.0879 |
| 95 |
0.32 |
0.41 |
0.129 |
15000 |
0.164 |
0.977 |
74.3 |
3.62 |
0.294 |
0.272 |
0.744 |
0.0812 |
| 120 |
0.253 |
0.325 |
0.124 |
14000 |
0.176 |
1.05 |
79.9 |
3.5 |
0.265 |
0.264 |
0.647 |
0.0766 |
| 150 |
0.206 |
0.264 |
0.12 |
13000 |
0.189 |
1.13 |
85.5 |
3.4 |
0.265 |
0.25 |
0.593 |
0.0731 |
| 185 |
0.164 |
0.211 |
0.117 |
12000 |
0.202 |
1.2 |
91.5 |
3.31 |
0.265 |
0.241 |
0.543 |
0.0694 |
| 240 |
0.125 |
0.161 |
0.112 |
11000 |
0.222 |
1.32 |
101 |
3.2 |
0.266 |
0.226 |
0.492 |
0.0647 |
| 300 |
0.1 |
0.13 |
0.108 |
10000 |
0.242 |
1.44 |
110 |
3.11 |
0.265 |
0.216 |
0.458 |
0.0614 |
| 400 |
0.0778 |
0.102 |
0.103 |
9100 |
0.267 |
1.59 |
121 |
3.02 |
0.265 |
0.202 |
0.423 |
0.0565 |
| 500 |
0.0617 |
0.0815 |
0.099 |
8100 |
0.297 |
1.77 |
135 |
2.93 |
0.265 |
0.215 |
0.419 |
0.0524 |
电缆参数
| 导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
线芯外的屏蔽截面积 |
屏蔽的构成直径/股数 |
屏蔽外径 |
内衬外径 |
铠装直径 |
铠装外径 |
电缆外径 |
电缆重量 |
| mm² |
mm |
mm |
mm |
mm² |
no x mm |
mm |
mm |
mm |
mm |
mm |
kg/100m |
| 50 |
8.1 |
8 |
25.6 |
32.3 |
19 x 0.85 |
28.9 |
66.6 |
3.15 |
72.9 |
80.2 |
850 |
| 70 |
9.6 |
8 |
27.2 |
46 |
27 x 0.85 |
30.5 |
70.3 |
3.15 |
76.6 |
84 |
935 |
| 95 |
11.4 |
8 |
28.9 |
61.3 |
36 x 0.85 |
32.2 |
74 |
3.15 |
80.3 |
87.9 |
1030 |
| 120 |
12.8 |
8 |
30.3 |
68.1 |
40 x 0.85 |
33.6 |
77.2 |
3.15 |
83.5 |
91.3 |
1100 |
| 150 |
14.2 |
8 |
31.7 |
68.1 |
40 x 0.85 |
35.2 |
80.9 |
3.15 |
87.2 |
95.2 |
1190 |
| 185 |
15.7 |
8 |
33.2 |
68.1 |
40 x 0.85 |
36.7 |
84.1 |
3.15 |
90.4 |
98.8 |
1270 |
| 240 |
18 |
8 |
35.5 |
68.1 |
40 x 0.85 |
39 |
89.4 |
3.15 |
95.7 |
104.4 |
1400 |
| 300 |
20.1 |
8 |
37.8 |
68.1 |
40 x 0.85 |
41.3 |
94.6 |
3.15 |
100.9 |
110 |
1540 |
| 400 |
23 |
8 |
40.7 |
68.1 |
40 x 0.85 |
44.2 |
101 |
3.15 |
107.3 |
116.7 |
1720 |
| 500 |
26.5 |
8 |
44.2 |
68.1 |
40 x 0.85 |
47.7 |
109 |
3.15 |
115.3 |
125.2 |
1960 |
