19/33kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铜导体)
应用
19/33kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铜导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。
标准

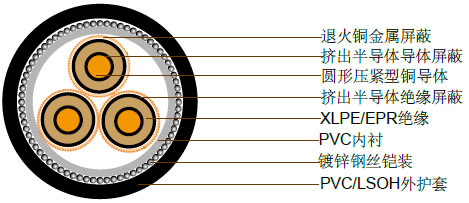

结构
| 导体 |
圆形压紧型裸铜导体，遵循AS/NZS1125 |
| |
最高连续工作温度：90°C |
| 导体屏蔽 |
挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同 |
| 绝缘 |
交联聚乙烯 (XLPE) – 标准 |
| |
乙丙橡胶(EPR) – 替代物 |
| 绝缘屏蔽 |
挤出半导体材料 |
| 金属屏蔽 |
退火铜丝: 10kA/1秒(重载) |
| 内衬 |
PVC |
| 铠装 |
镀锌钢丝铠装 |
| 护套 |
黑色5V-90聚氯乙烯 (PVC) – 标准 |
| |
橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物 |
| |
低烟无卤 (LSOH) – 替代物 |
技术特性
| 导体截面积 |
20°C时导体最大的直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
每相充电电流 |
每相介电损耗 |
最大介电强度 |
20°C时屏蔽的直流电阻 |
20°C时铠装的直流电阻 |
20°C时零序的直流电阻 |
50Hz时的零序电抗 |
| mm² |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
A x km |
W x km |
kV x mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
| 50 |
0.387 |
0.494 |
0.147 |
18000 |
0.133 |
0.796 |
60.5 |
4.05 |
0.366 |
0.302 |
0.884 |
0.0988 |
| 70 |
0.268 |
0.342 |
0.139 |
16000 |
0.148 |
0.883 |
67.1 |
3.82 |
0.265 |
0.288 |
0.682 |
0.0909 |
| 95 |
0.193 |
0.247 |
0.128 |
15000 |
0.165 |
0.984 |
74.8 |
3.61 |
0.265 |
0.272 |
0.596 |
0.0807 |
| 120 |
0.153 |
0.196 |
0.123 |
14000 |
0.179 |
1.07 |
81.1 |
3.48 |
0.265 |
0.261 |
0.548 |
0.0757 |
| 150 |
0.124 |
0.159 |
0.12 |
13000 |
0.191 |
1.14 |
86.8 |
3.38 |
0.266 |
0.247 |
0.509 |
0.0722 |
| 185 |
0.0991 |
0.128 |
0.116 |
12000 |
0.205 |
1.23 |
93.2 |
3.29 |
0.266 |
0.238 |
0.476 |
0.0685 |
| 240 |
0.0754 |
0.0978 |
0.111 |
11000 |
0.227 |
1.35 |
103 |
3.17 |
0.265 |
0.224 |
0.441 |
0.0637 |
| 300 |
0.0601 |
0.0788 |
0.107 |
9800 |
0.247 |
1.48 |
112 |
3.09 |
0.266 |
0.211 |
0.415 |
0.0605 |
| 400 |
0.047 |
0.0628 |
0.102 |
8900 |
0.272 |
1.62 |
123 |
3 |
0.266 |
0.198 |
0.389 |
0.0557 |
| 500 |
0.0373 |
0.0513 |
0.099 |
8100 |
0.297 |
1.77 |
135 |
2.93 |
0.265 |
0.215 |
0.395 |
0.0524 |
电缆参数
| 导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
线芯外的屏蔽截面积 |
屏蔽的构成直径/股数 |
屏蔽外径 |
内衬外径 |
铠装直径 |
铠装外径 |
电缆外径 |
电缆重量 |
| mm² |
mm |
mm |
mm |
mm² |
no x mm |
mm |
mm |
mm |
mm |
mm |
kg/100m |
| 50 |
8 |
8 |
25.5 |
49.4 |
29 x 0.85 |
28.8 |
66.5 |
3.15 |
72.8 |
80.1 |
950 |
| 70 |
9.6 |
8 |
27.1 |
68.1 |
40 x 0.85 |
30.4 |
70.2 |
3.15 |
76.5 |
83.9 |
1080 |
| 95 |
11.5 |
8 |
29 |
68.1 |
40 x 0.85 |
32.3 |
74.2 |
3.15 |
80.5 |
88.2 |
1220 |
| 120 |
13.1 |
8 |
30.6 |
68.1 |
40 x 0.85 |
33.9 |
78 |
3.15 |
84.3 |
92.1 |
1340 |
| 150 |
14.5 |
8 |
32 |
68.1 |
40 x 0.85 |
35.5 |
81.7 |
3.15 |
88 |
96 |
1490 |
| 185 |
16.1 |
8 |
33.6 |
68.1 |
40 x 0.85 |
37.1 |
85.2 |
3.15 |
91.5 |
99.9 |
1630 |
| 240 |
18.5 |
8 |
36 |
68.1 |
40 x 0.85 |
39.5 |
90.6 |
3.15 |
96.9 |
105.6 |
1880 |
| 300 |
20.7 |
8 |
38.4 |
68.1 |
40 x 0.85 |
41.9 |
95.9 |
3.15 |
102.2 |
111.3 |
2140 |
| 400 |
23.6 |
8 |
41.3 |
68.1 |
40 x 0.85 |
44.8 |
102.4 |
3.15 |
108.7 |
118.1 |
2510 |
| 500 |
26.5 |
8 |
44.2 |
68.1 |
40 x 0.85 |
47.7 |
109 |
3.15 |
115.3 |
125.2 |
2900 |
