3.8/6.6kV单芯屏蔽，PVC护套电缆(铝导体)

应用

3.8/6.6kV单芯屏蔽，PVC护套电缆(铝导体)电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

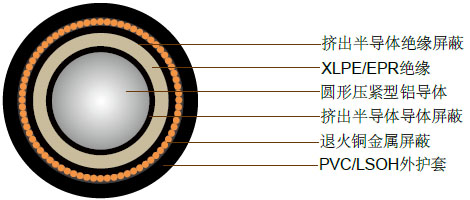

结构

3.8/6.6kV单芯屏蔽，PVC护套电缆(铝导体)
导体 圆形压紧型铝导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 挤出半导体材料
金属屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 1.11 0.138 0.154 0.199 8700 0.278 1.92 131 139 132
50 0.641 0.821 0.821 0.135 0.15 0.196 7800 0.309 1.87 160 167 159
70 0.443 0.568 0.568 0.125 0.14 0.185 6800 0.353 1.82 196 201 192
95 0.32 0.41 0.41 0.118 0.134 0.179 6000 0.4 1.77 237 245 227
120 0.253 0.325 0.325 0.114 0.129 0.175 5500 0.439 1.74 273 270 256
150 0.206 0.265 0.264 0.111 0.126 0.171 5100 0.477 1.72 313 305 289
185 0.164 0.211 0.211 0.108 0.123 0.169 4700 0.518 1.7 356 340 320
240 0.125 0.161 0.161 0.104 0.119 0.165 4300 0.561 1.62 421 394 372
300 0.1 0.13 0.129 0.102 0.118 0.163 4100 0.582 1.5 486 444 419
400 0.0778 0.102 0.101 0.0989 0.114 0.16 3900 0.613 1.39 578 516 491

重载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
三角或扁平接触排列 平行空隙排列 三角接触排列 平行接触排列 平行空隙排列 露天 直埋 埋于管道中
mm² Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 1.11 0.138 0.154 0.199 8700 0.278 1.92 131 138 132
50 0.641 0.821 0.821 0.135 0.15 0.196 7800 0.309 1.87 160 167 158
70 0.443 0.568 0.568 0.125 0.14 0.185 6800 0.353 1.82 197 201 192
95 0.32 0.41 0.41 0.118 0.134 0.179 6000 0.4 1.77 240 245 218
120 0.253 0.325 0.325 0.114 0.129 0.175 5500 0.439 1.74 275 268 246
150 0.206 0.265 0.264 0.111 0.126 0.171 5100 0.477 1.72 314 302 273
185 0.164 0.211 0.211 0.108 0.123 0.169 4700 0.518 1.7 356 336 299
240 0.125 0.161 0.161 0.104 0.119 0.165 4300 0.561 1.62 419 386 342
300 0.1 0.13 0.129 0.102 0.118 0.163 4100 0.582 1.5 480 434 380
400 0.0778 0.102 0.101 0.0989 0.114 0.16 3900 0.613 1.39 566 501 432

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.9 2.5 13 17.6 14.5 20.0 54
50 8.1 2.5 14.2 17.6 15.6 21.1 60
70 9.6 2.5 15.8 17.6 17.3 22.8 69
95 11.4 2.5 17.5 17.6 19.1 24.6 80
120 12.8 2.5 18.9 17.6 20.5 26.0 89
150 14.2 2.5 20.3 17.6 21.9 27.4 99
185 15.7 2.5 21.8 17.6 23.5 29.2 114
240 18 2.6 24.3 17.6 26.1 31.8 135
300 20.1 2.8 27 17.6 29.0 34.9 160
400 23 3 30.3 17.6 32.1 38.2 200

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
35 6.9 2.5 13 22.7 40 x 0.85 16.3 20.4 60
50 8.1 2.5 14.2 32.9 23 x 1.35 18.5 22.6 76
70 9.6 2.5 15.8 45.8 32 x 1.35 20.1 24.2 97
95 11.4 2.5 17.5 61.5 43 x 1.35 21.8 25.9 120
120 12.8 2.5 18.9 68.7 48 x 1.35 23.2 27.3 140
150 14.2 2.5 20.3 68.7 48 x 1.35 24.6 28.7 150
185 15.7 2.5 21.8 68.7 48 x 1.35 26.1 30.4 160
240 18 2.6 24.3 68.7 48 x 1.35 28.6 33.1 185
300 20.1 2.8 27 68.7 48 x 1.35 31.3 36 210
400 23 3 30.3 68.7 48 x 1.35 34.6 39.5 245
