VSD/EMC软线（铜带屏蔽）,0.6/1kV

应用及描述

VSD/EMC软线（铜带屏蔽）,0.6/1kV电缆是用于非封闭的可变速度控制电路，在工业厂房不受机械损伤的地方可敷设于在管道内，装在托盘上，或安装于地下管道中。此电缆采用对称，均衡，屏蔽结构有效的减少了电噪声辐射干扰。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

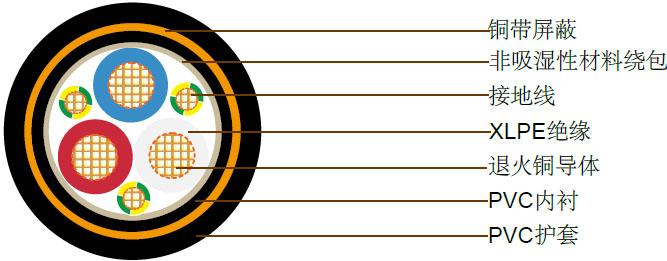

电缆结构

VSD/EMC软线（铜带屏蔽）,0.6/1kV
导体 2类退火铜
绝缘 XLPE,X-90
绝缘颜色 红色,白色,蓝色 & 黄绿色
缠绕带 非吸湿性材料(可选)
内衬 阻燃聚氯乙烯PVC V90
屏蔽 100%覆盖率的退火铜带
护套 阻燃聚氯乙烯PVC V90
护套颜色 黑色

技术特性

导体截面积 额定电流 电气性能
非屏蔽接触 暴露白空气中 埋于管道中 20°C时的最大直流电阻 90°C时的最大交流电阻 电抗 三相电的电压降
mm² A A A Ohm/km Ohm/km Ohm/km mV/A
2.5 29 24 32 7.41 9.45 0.0988 16.4
4 39 32 41 4.61 5.88 0.0930 10.2
6 50 42 51 3.08 3.93 0.0887 6.80
10 68 58 68 1.83 2.33 0.0840 4.05
16 91 77 89 1.21 1.54 0.0805 2.68
25 121 108 118 0.780 0.932 0.0808 1.62
35 149 127 144 0.554 0.684 0.0786 1.19
50 187 154 171 0.386 0.513 0.0751 0.902
70 237 193 214 0.272 0.340 0.0741 0.608
95 292 231 257 0.206 0.266 0.0725 0.485
120 336 275 294 0.161 0.206 0.0713 0.387
150 385 308 332 0.129 0.162 0.0718 0.317
185 446 358 380 0.106 0.134 0.0720 0.275
240 528 424 449 0.0801 0.105 0.0709 0.233
300 605 - 508 0.0641 0.0836 0.0704 0.205

电缆参数

芯数 导体截面积 线芯直径 接地线导体截面积 接地线芯直径 内衬外径 线缆外径 电缆重量
  mm² mm mm² mm mm mm kg/km
3C+E 2.5 3.7 2.5 3.5 10.9 15.0 330
3C+E 4 4.7 4 4.7 13 15.3 375
3C+3E 6 5.3 1.5 3.0 13.8 16.9 415
3C+3E 10 6.2 1.5 3.0 14.8 17.8 550
3C+3E 16 7.4 2.5 3.5 17 21.0 760
3C+3E 25 9.1 4 4.7 19.2 24.4 1130
3C+3E 35 10.3 6 5.3 21.9 27.2 1480
3C+3E 50 12.3 10 6.2 25.1 30.8 2110
3C+3E 70 14.0 10 6.2 28.1 35.7 2740
3C+3E 95 15.3 16 7.4 33.9 39.9 3590
3C+3E 120 17.1 16 7.4 38.9 43.8 4400
3C+3E 150 19.2 25 9.1 42.6 48.4 5450
3C+3E 185 21.5 25 9.1 47.5 54.1 6760
3C+3E 240 24.2 35 10.3 53.6 60.2 8600
3C+3E 300 26.8 50 12.3 59.6 66.3 10640
