多芯+E聚氯乙烯绝缘，聚氯乙烯护套控制电缆，0.6/1kV
应用及描述
多芯+E聚氯乙烯绝缘，聚氯乙烯护套控制电缆，0.6/1kV电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

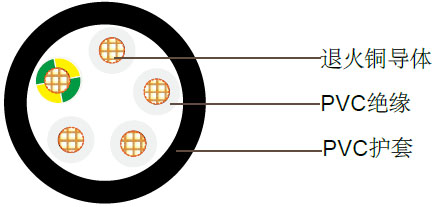

电缆结构
| 导体 |
退火铜 |
| 绝缘 |
聚氯乙烯 PVC V-90 |
| 绝缘颜色 |
白色(黑色加数字标注),黄绿色 |
| 护套 |
聚氯乙烯 PVC 5V-90 |
| 护套颜色 |
橘色,也可选择其他颜色 |
技术特性
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
75°C时三相电的电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 1.5mm² |
| 2C+E |
18 |
14 |
22 |
13.6 |
16.5 |
0.111 |
33.0 |
| 3-50C+ E |
15 |
13 |
19 |
13.6 |
16.5 |
0.111 |
33.0 |
| 2.5mm² |
| 2C+E |
26 |
20 |
31 |
7.41 |
9.01 |
0.102 |
18.0 |
| 3-50C+ E |
22 |
18 |
26 |
7.41 |
9.01 |
0.102 |
18.0 |
电缆参数
| 芯数 |
导体股数/直径 |
标称绝缘厚度 |
标称接地线截面积 |
标称接地线绝缘厚度 |
标称线缆外径 |
电缆重量 |
| |
|
mm |
mm² |
mm |
mm |
kg/km |
| 1.5mm² |
| C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
10.6 |
165 |
| 3C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
11.5 |
190 |
| 4C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
12.4 |
215 |
| 6C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
13.4 |
275 |
| 8C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
16.6 |
340 |
| 10C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
16.9 |
375 |
| 12C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
17.9 |
435 |
| 15C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
18.9 |
525 |
| 0C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
20.7 |
680 |
| 5C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
22.9 |
785 |
| 30C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
25.8 |
845 |
| 40C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
28.0 |
1190 |
| 50C+ E |
7/0.50 |
0.8 |
1.5 |
0.6 |
30.8 |
1290 |
| 2.5mm² |
| C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
11.6 |
210 |
| 3C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
12.6 |
250 |
| 4C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
13.7 |
285 |
| 6C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
14.8 |
365 |
| 8C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
18.4 |
455 |
| 10C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
19.9 |
530 |
| 12C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
20.0 |
605 |
| 15C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
21.0 |
715 |
| 0C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
25.7 |
950 |
| 5C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
26.3 |
1095 |
| 30C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
28.3 |
1200 |
| 40C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
33.5 |
1565 |
| 50C+ E |
7/0.67 |
0.8 |
2.5 |
0.7 |
35.0 |
1925 |
