2+E聚氯乙烯绝缘，聚氯乙烯护套铠装电缆,0.6/1kV
应用及描述
2+E聚氯乙烯绝缘，聚氯乙烯护套铠装电缆,0.6/1kV电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

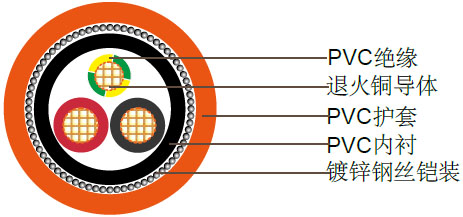

电缆结构
| 导体 |
退火铜 |
| 绝缘 |
聚氯乙烯 PVC V-90 |
| 绝缘颜色 |
2C + E - 红色,黑色,黄绿色 |
| 内衬 |
聚氯乙烯 PVC 5V-90 |
| 内衬颜色 |
黑色 |
| 铠装 |
镀锌钢丝 |
| 护套 |
聚氯乙烯 PVC 5V-90 |
| 护套颜色 |
橘色,也可选择其他颜色 |
技术特性
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
单相电压降@75°C |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 1.5 |
18 |
28 |
22 |
13.6 |
16.5 |
0.111 |
33.0 |
| 2.5 |
26 |
40 |
31 |
7.41 |
9.01 |
0.102 |
18.0 |
| 4 |
34 |
52 |
40 |
4.61 |
5.61 |
0.102 |
11.2 |
| 6 |
44 |
65 |
51 |
3.08 |
3.75 |
0.0967 |
7.50 |
| 10 |
60 |
87 |
68 |
1.83 |
2.23 |
0.0906 |
4.46 |
| 16 |
80 |
115 |
88 |
1.15 |
1.40 |
0.0861 |
2.81 |
| 25 |
105 |
145 |
115 |
0.727 |
0.884 |
0.0853 |
1.78 |
| 35 |
130 |
180 |
140 |
0.524 |
0.638 |
0.0826 |
1.28 |
| 50 |
160 |
210 |
165 |
0.387 |
0.471 |
0.0797 |
0.957 |
| 70 |
200 |
260 |
205 |
0.268 |
0.327 |
0.0770 |
0.673 |
| 95 |
250 |
310 |
250 |
0.193 |
0.236 |
0.0766 |
0.498 |
电缆参数
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称接地线截面积 |
标称接地线绝缘厚度 |
内衬外径 |
铠装直径 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm² |
mm |
mm |
mm |
mm |
kg/km |
| 1.5 |
7/0.50 |
0.8 |
1.5 |
0.6 |
9.0 |
0.9 |
14.5 |
470 |
| 2.5 |
7/0.67 |
0.8 |
2.5 |
0.7 |
10.0 |
0.9 |
15.6 |
490 |
| 4 |
7/0.85 |
1.0 |
2.5 |
0.7 |
11.4 |
0.9 |
16.9 |
690 |
| 6 |
7/1.04 |
1.0 |
2.5 |
0.7 |
12.5 |
0.9 |
18.0 |
765 |
| 10 |
7/1.35 |
1.0 |
4.0 |
1.0 |
14.2 |
1.25 |
20.5 |
937 |
| 16 |
7/1.70 |
1.0 |
6.0 |
1.0 |
16.3 |
1.25 |
22.5 |
1295 |
| 25 |
7/2.14 |
1.2 |
6.0 |
1.0 |
20.0 |
1.6 |
27.0 |
1600 |
| 35 |
7/2.65 |
1.2 |
10 |
1.0 |
21.7 |
1.6 |
28.1 |
1775 |
| 50 |
19/1.89 |
1.4 |
16 |
1.0 |
24.7 |
1.6 |
31.3 |
2215 |
| 70 |
19/2.24 |
1.4 |
25 |
1.2 |
28.7 |
2.0 |
35.1 |
2880 |
| 95 |
19/2.65 |
1.6 |
25 |
1.2 |
32.6 |
2.0 |
40.4 |
3910 |
