2芯聚氯乙烯绝缘扁线,450/750V
应用及描述
2芯聚氯乙烯绝缘扁线,450/750V电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
- AS/NZS 5000.2
- AS 1125
- AS 3808

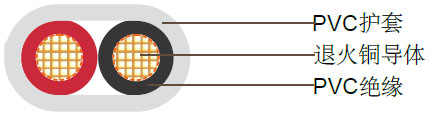

电缆结构
| 导体 |
退火铜 |
| |
最大工作温度：90°C |
| 绝缘 |
PVC V90 |
| 绝缘颜色 |
2C: 红色,黑色 |
| 护套 |
聚氯乙烯 PVC 3V90 |
| 护套颜色 |
白色,也可选择其他颜色 |
技术特性
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
包围在热的绝缘内 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
单相电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 1 |
16 |
8 |
19 |
18.1 |
27.0 |
0.119 |
54.0 |
| 1.5 |
21 |
10 |
24 |
13.6 |
17.3 |
0.111 |
34.6 |
| 2.5 |
30 |
15 |
34 |
7.41 |
9.45 |
0.102 |
18.9 |
| 4 |
39 |
19 |
44 |
4.61 |
5.88 |
0.102 |
11.8 |
| 6 |
50 |
25 |
56 |
3.08 |
3.93 |
0.0967 |
7.86 |
| 10 |
68 |
34 |
75 |
1.83 |
2.33 |
0.0906 |
4.68 |
| 16 |
91 |
46 |
97 |
1.15 |
1.47 |
0.0861 |
2.94 |
电缆参数
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径mm |
电缆重量 |
| mm² |
|
mm |
mm |
最小 |
最大 |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
6.5 x 4.1 |
6.9 x 4.4 |
50 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
7.2 x 4.5 |
7.6 x 4.8 |
65 |
| 2.5 |
7/0.67 |
0.7 |
1 |
8.7 x 5.4 |
9.2 x 5.7 |
105 |
| 4 |
7/0.85 |
0.8 |
1.1 |
10.3 x 6.3 |
10.9 x 6.6 |
145 |
| 6 |
7/1.04 |
1.0 |
1.1 |
11.5 x 6.8 |
12.0 x 7.2 |
195 |
| 10 |
7/1.35 |
1.0 |
1.2 |
14.1 x 8.3 |
14.7 x 8.7 |
295 |
| 16 |
7/1.70 |
1.0 |
1.3 |
16.4 x 9.5 |
17.1 x 10.0 |
435 |
