多芯聚氯乙烯绝缘圆线,450/750V
应用及描述
多芯聚氯乙烯绝缘圆线,450/750V电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等不受机械损伤的环境中可敷设于管道，直埋或地下管道安装。
标准
- AS/NZS 5000.2
- AS 3808
- AS 1125

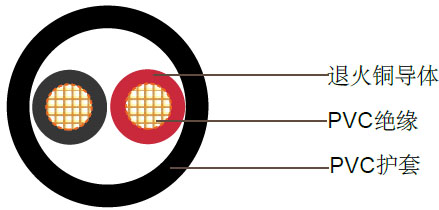

电缆结构
| 导体 |
退火铜 |
| |
最大工作温度：90°C |
| 绝缘 |
PVC V90 |
| 绝缘颜色 |
2C: 红色,黑色 |
| |
3C: 红色,白色 & 蓝色 |
| |
4C: 红色,白色,蓝色,& 黑色 |
| |
7-37C: 白色 (Numbe红色) |
| 护套 |
聚氯乙烯 PVC 5V90 |
| 护套颜色 |
黑色,也可选择其他颜色 |
技术特性
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
单相电压降@75°C |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 2芯 |
| 1.5 |
21 |
31 |
24 |
13.6 |
16.5 |
0.111 |
33.0 |
| 2.5 |
30 |
44 |
34 |
7.41 |
9.01 |
0.102 |
18.0 |
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
三相电的电压降@75°C |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 3芯 |
| 1.5 |
17 |
26 |
21 |
13.6 |
16.5 |
0.111 |
28.6 |
| 2.5 |
25 |
37 |
29 |
7.41 |
9.01 |
0.102 |
15.6 |
| 4 |
33 |
48 |
37 |
4.61 |
5.61 |
0.102 |
9.71 |
| 6 |
42 |
61 |
47 |
3.08 |
3.75 |
0.097 |
6.49 |
| 4芯 |
| 1.5 |
17 |
26 |
21 |
13.6 |
16.5 |
0.111 |
28.6 |
| 2.5 |
25 |
37 |
29 |
7.41 |
9.01 |
0.102 |
15.6 |
| 4 |
33 |
48 |
37 |
4.61 |
5.61 |
0.102 |
9.71 |
| 6 |
42 |
61 |
47 |
3.08 |
3.75 |
0.097 |
6.49 |
| 7-37芯 |
| 1.0 |
14 |
21 |
17 |
18.1 |
25.8 |
0.119 |
51.6 |
| 1.5 |
17 |
26 |
21 |
13.6 |
16.5 |
0.111 |
33.0 |
| 2.5 |
25 |
37 |
29 |
7.41 |
9.01 |
0.102 |
18.0 |
电缆参数
2芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
8.0 |
95 |
| 2.5 |
7/0.67 |
0.7 |
1 |
9.6 |
140 |
3芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
8.5 |
120 |
| 2.5 |
7/0.67 |
0.7 |
1 |
10.1 |
170 |
| 4 |
7/0.85 |
0.8 |
1.1 |
11.7 |
240 |
| 6 |
7/1.04 |
1.0 |
1.1 |
13.2 |
300 |
4芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
9.2 |
130 |
| 2.5 |
7/0.67 |
0.7 |
1 |
11.4 |
210 |
| 4 |
7/0.85 |
0.8 |
1.1 |
12.4 |
280 |
| 6 |
7/1.04 |
1.0 |
1.1 |
13.8 |
330 |
7芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
10.0 |
150 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
11.4 |
195 |
| 2.5 |
7/0.67 |
0.7 |
1 |
13.3 |
300 |
12芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
12.9 |
240 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
15.0 |
320 |
| 2.5 |
7/0.67 |
0.7 |
1 |
17.5 |
490 |
19芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
14.9 |
350 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
16.8 |
450 |
| 2.5 |
7/0.67 |
0.7 |
1 |
21.0 |
760 |
27芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
17.9 |
480 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
21.1 |
670 |
| 2.5 |
7/0.67 |
0.7 |
1 |
24.8 |
1030 |
37芯
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
21.2 |
690 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
22.7 |
840 |
| 2.5 |
7/0.67 |
0.7 |
1 |
27.9 |
1380 |
