单芯聚氯乙烯绝缘电缆,450/750V
应用及描述
单芯聚氯乙烯绝缘电缆,450/750V电缆用于交换机和控制面板接线，或其他不用工具无法固定布线的封闭机箱或仪器内。
标准
- AS/NZS 5000.2
- AS 3808
- AS 1125

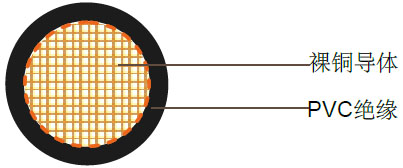

电缆结构
| 导体 |
退火铜 |
| |
最大工作温度：90°C |
| 绝缘 |
PVC V90 |
| 绝缘颜色 |
红色/黑色 |
| 护套 |
聚氯乙烯 PVC 3V90 |
| 护套颜色 |
白色,也可选择其他颜色 |
技术特性
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
包围在热的绝缘内 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
单相电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 1 |
15 |
26 |
20 |
18.1 |
27.0 |
0.168 |
54.0 |
| 1.5 |
18 |
34 |
26 |
13.6 |
17.3 |
0.157 |
34.6 |
| 2.5 |
26 |
47 |
36 |
7.41 |
9.45 |
0.143 |
18.9 |
| 4 |
35 |
62 |
46 |
4.61 |
5.88 |
0.137 |
11.8 |
| 6 |
46 |
78 |
58 |
3.08 |
3.93 |
0.128 |
7.86 |
| 10 |
62 |
103 |
78 |
1.83 |
2.33 |
0.118 |
4.68 |
| 16 |
82 |
132 |
100 |
1.15 |
1.47 |
0.111 |
2.94 |
电缆参数
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
4.1 |
30 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
4.4 |
35 |
| 2.5 |
7/0.67 |
0.7 |
1 |
5.1 |
55 |
| 4 |
7/0.85 |
0.8 |
1.1 |
6.0 |
80 |
| 6 |
7/1.04 |
1.0 |
1.1 |
6.6 |
100 |
| 10 |
7/1.35 |
1.0 |
1.2 |
7.8 |
145 |
| 16 |
7/1.70 |
1.0 |
1.3 |
9.1 |
225 |
