3+E聚乙烯绝缘，聚氯乙烯护套铠装电缆 0.6/1kV
应用及描述
3+E聚乙烯绝缘，聚氯乙烯护套铠装电缆 0.6/1kV电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

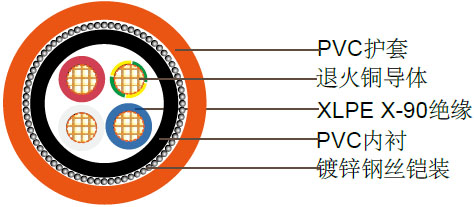

电缆结构
| 导体 |
退火铜 |
| 绝缘 |
XLPE X-90 |
| 绝缘颜色 |
3C + E – 红色,白色,蓝色,黄绿色 |
| 内衬 |
聚氯乙烯 PVC 5V-90 |
| 内衬颜色 |
黑色 |
| 铠装 |
镀锌钢丝 |
| 护套 |
聚氯乙烯 PVC 5V-90 |
| 护套颜色 |
橘色,也可选择其他颜色 |
技术特性
| 导体 |
额定电流 |
电气性能 |
| 截面积 |
暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
90°C时的最大交流电阻 |
电抗 |
90°C时三相电的电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 16 |
83 |
110 |
83 |
1.15 |
1.47 |
0.0805 |
2.55 |
| 25 |
110 |
145 |
110 |
0.727 |
0.927 |
0.0808 |
1.61 |
| 35 |
135 |
170 |
135 |
0.524 |
0.669 |
0.0786 |
1.17 |
| 50 |
170 |
205 |
160 |
0.387 |
0.494 |
0.0751 |
0.868 |
| 70 |
215 |
250 |
200 |
0.268 |
0.343 |
0.0741 |
0.609 |
| 95 |
265 |
300 |
240 |
0.193 |
0.248 |
0.0725 |
0.450 |
| 120 |
305 |
345 |
275 |
0.153 |
0.197 |
0.0713 |
0.366 |
| 150 |
350 |
385 |
310 |
0.124 |
0.160 |
0.0718 |
0.307 |
| 185 |
405 |
435 |
355 |
0.0991 |
0.129 |
0.0720 |
0.259 |
| 240 |
480 |
500 |
420 |
0.0754 |
0.0998 |
0.0709 |
0.216 |
电缆参数
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称接地线截面积 |
标称接地线绝缘厚度 |
内衬外径 |
铠装直径 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm² |
mm |
mm |
mm |
mm |
kg/km |
| 16 |
7/1.70 |
0.7 |
6 |
0.7 |
17.5 |
1.25 |
22.8 |
1285 |
| 25 |
7/2.14 |
0.9 |
6 |
0.7 |
22.2 |
1.6 |
26.7 |
1845 |
| 35 |
7/2.65 |
0.9 |
10 |
0.7 |
23.5 |
1.6 |
28.7 |
2315 |
| 50 |
19/1.89 |
1.0 |
16 |
0.7 |
26.7 |
1.6 |
32.0 |
2935 |
| 70 |
19/2.24 |
1.1 |
25 |
0.9 |
31.7 |
2.0 |
38.3 |
3880 |
| 95 |
19/2.65 |
1.1 |
25 |
0.9 |
25.6 |
2.0 |
43.1 |
5250 |
| 120 |
19/2.94 |
1.2 |
35 |
0.9 |
39.9 |
2.0 |
45.4 |
5765 |
| 150 |
19/3.28 |
1.4 |
50 |
1.0 |
41.1 |
2.5 |
51.4 |
7560 |
| 185 |
37/2.65 |
1.6 |
70 |
1.1 |
46.1 |
2.5 |
56.6 |
9220 |
| 240 |
37/2.94 |
1.7 |
95 |
1.1 |
52.4 |
2.5 |
63.3 |
11740 |
