3+E聚乙烯绝缘，聚氯乙烯护套非铠装电缆 0.6/1kV
应用及描述
3+E聚乙烯绝缘，聚氯乙烯护套非铠装电缆 0.6/1kV电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

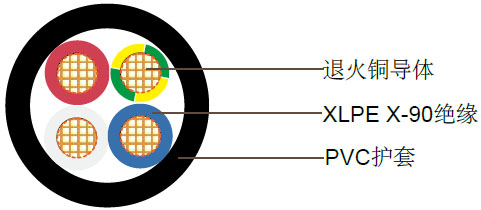

电缆结构
| 导体 |
退火铜 |
| 绝缘 |
XLPE X-90 |
| 绝缘颜色 |
3C + E – 红色,白色,蓝色,黄绿色 |
| 护套 |
聚氯乙烯 PVC 5V-90 |
| 护套颜色 |
黑色,也可选择其他颜色 |
技术特性
| 导体 |
额定电流 |
电气性能 |
| 截面积 |
暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
90°C时的最大交流电阻 |
电抗 |
90°C时三相电的电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 10 |
68 |
91 |
68 |
1.83 |
2.33 |
0.084 |
4.05 |
| 16 |
91 |
118 |
89 |
1.15 |
1.47 |
0.081 |
2.55 |
| 25 |
121 |
155 |
118 |
0.727 |
0.927 |
0.081 |
1.61 |
| 35 |
149 |
182 |
144 |
0.524 |
0.669 |
0.079 |
1.17 |
| 50 |
187 |
219 |
171 |
0.387 |
0.494 |
0.075 |
0.868 |
| 70 |
237 |
268 |
214 |
0.268 |
0.343 |
0.074 |
0.609 |
| 95 |
292 |
321 |
257 |
0.193 |
0.248 |
0.073 |
0.450 |
| 120 |
305 |
250 |
275 |
0.153 |
0.197 |
0.0713 |
0.366 |
| 150 |
350 |
280 |
310 |
0.124 |
0.16 |
0.0718 |
0.307 |
| 185 |
405 |
325 |
355 |
0.0991 |
0.129 |
0.072 |
0.259 |
| 240 |
480 |
385 |
420 |
0.0754 |
0.0998 |
0.0709 |
0.216 |
电缆参数
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称接地线截面积 |
标称接地线绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm² |
mm |
mm |
mm |
kg/km |
| 10 |
7/1.35 |
0.7 |
4 |
0.7 |
1.4 |
16.0 |
475 |
| 16 |
7/1.70 |
0.7 |
6 |
0.7 |
1.4 |
18.3 |
690 |
| 25 |
7/2.14 |
0.9 |
6 |
0.7 |
1.4 |
21.8 |
1020 |
| 35 |
7/2.65 |
0.9 |
10 |
0.7 |
1.4 |
26.9 |
1400 |
| 50 |
19/1.89 |
1.0 |
16 |
0.7 |
1.4 |
30.7 |
1900 |
| 70 |
19/2.24 |
1.1 |
25 |
0.9 |
1.4 |
35.9 |
2600 |
| 95 |
19/2.65 |
1.1 |
25 |
0.9 |
1.5 |
38.0 |
3050 |
| 120 |
19/2.94 |
1.2 |
35 |
0.9 |
1.6 |
41.8 |
4200 |
| 150 |
19/3.28 |
1.4 |
50 |
1.0 |
1.7 |
43.0 |
5250 |
| 185 |
37/2.65 |
1.6 |
70 |
1.1 |
1.8 |
48.4 |
6620 |
| 240 |
37/2.94 |
1.7 |
95 |
1.1 |
2.0 |
54.5 |
8720 |
