多芯聚乙烯绝缘，聚氯乙烯护套非铠装控制电缆,0.6/1kV
应用及描述
这些电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等不受机械损伤的环境中可敷设于管道，直埋或地下管道安装。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

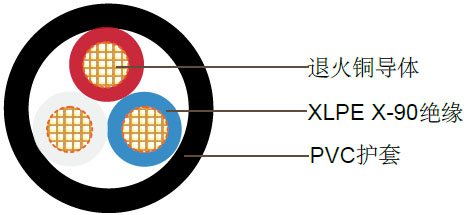

电缆结构
| 导体 |
退火铜 |
| 绝缘 |
XLPE X-90 |
| 绝缘颜色 |
3C – 红色,白色,蓝色 |
| |
4C - 红色,白色,蓝色,黑色 |
| 护套 |
聚氯乙烯 PVC 5V-90 |
| 护套颜色 |
黑色,也可选择其他颜色 |
技术特性
| 导体 |
额定电流 |
电气性能 |
| 截面积 |
暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
90°C时的最大交流电阻 |
电抗 |
90°C时三相电的电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 10 |
68 |
91 |
68 |
1.83 |
2.33 |
0.084 |
4.05 |
| 16 |
91 |
118 |
89 |
1.15 |
1.47 |
0.081 |
2.55 |
| 25 |
121 |
155 |
118 |
0.727 |
0.927 |
0.081 |
1.61 |
电缆参数
| 标称导体截面积 |
导体类型 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/km |
| 3芯 |
| 10 |
7/1.35 |
0.7 |
1.4 |
15.3 |
435 |
| 16 |
7/1.70 |
0.7 |
1.4 |
17.6 |
625 |
| 25 |
7/2.14 |
0.9 |
1.4 |
21.5 |
950 |
| 4芯 |
| 10 |
7/1.35 |
0.7 |
1.4 |
16.7 |
550 |
| 16 |
7/1.70 |
0.7 |
1.4 |
19.2 |
800 |
| 25 |
7/2.14 |
0.9 |
1.4 |
23.6 |
1250 |
