单芯柔软电力线,0.6/1kV
应用及描述
0.6/1kV单芯柔软电力线电缆主要应用于固定安装。
标准
- AS 5000.1
- AS 1125
- AS 3808

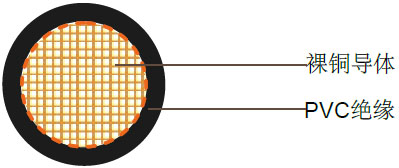

电缆结构
| 导体 |
0.2mm的多股柔软裸铜，遵循AS1125 |
| 绝缘 |
V90HT聚氯乙烯，遵循AS3808 |
| 颜色 |
黑色,红色,蓝色,白色,黄绿色 |
技术特性
| 导体截面积 |
20°C时的电阻 |
2根单芯线的额定电流 |
最高工作温度下电流1Am时的电压降 |
| mm² |
Ohm/km |
AMPS |
单相 |
三相 |
| 4 |
4.950 |
40 |
11 .20 |
9.71 |
| 6 |
3.300 |
51 |
7.50 |
6.49 |
| 10 |
1.910 |
69 |
4.45 |
3.86 |
| 16 |
1.210 |
92 |
2.80 |
2.43 |
| 25 |
0.780 |
125 |
1.78 |
1.54 |
| 35 |
0.554 |
155 |
1.29 |
1.12 |
| 50 |
0.386 |
185 |
0.96 |
0.83 |
| 70 |
0.272 |
240 |
0.62 |
0.59 |
| 95 |
0.206 |
295 |
0.51 |
0.44 |
| 120 |
0.161 |
345 |
0.41 |
0.36 |
电缆参数
| 导体截面积 |
芯数 |
导体股数/直径 |
标称绝缘厚度 |
标称电缆外径 |
标称电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/100m |
| 4 |
1 |
128/0.2 |
1.0 |
4.8 |
5.30 |
| 6 |
1 |
192/0.2 |
1.0 |
5.4 |
7.30 |
| 10 |
1 |
322/0.2 |
1.0 |
6.3 |
11.40 |
| 16 |
1 |
511/0.2 |
1.0 |
7.3 |
17.10 |
| 25 |
1 |
784/0.2 |
1.2 |
8.8 |
30.00 |
| 35 |
1 |
1120/0.2 |
1.2 |
10.2 |
37.50 |
| 50 |
1 |
1568/0.2 |
1.4 |
11 .9 |
51.00 |
| 70 |
1 |
2240/0.2 |
1.4 |
14.0 |
71 .50 |
| 95 |
1 |
3040/0.2 |
1.6 |
16.0 |
97.00 |
| 120 |
1 |
3800/02 |
1.6 |
17.5 |
119.10 |
