V75聚氯乙烯重型软线,0.6/1kV
应用及描述
V75聚氯乙烯重型软线,0.6/1kV电缆适用于安装在开关和控制面板等密闭空间和曲折布线的地方，或柔软的铰链板或其他不用工具无法固定布线机箱内。尺寸为1平方毫米及以上的线缆也可作为延展导线。当用于小型工业和商业设备时需要三相电源连接。它们也适用于要求三相和单相供电和接地连接的设备，如设备包含一个三相电机和单相指示灯，如工业清扫机，吸尘器，电焊器等，也适用于没有机械应力的双绝缘设备。
标准
- AS/NZS 3191
- AS/NZS 1125
- AS/NZS 5000.1

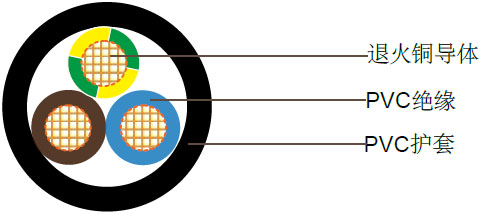

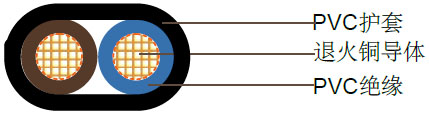

电缆结构
| 导体 |
退火铜导体，遵循AS/NZS 1125 |
| |
最高连续工作温度: 75°C |
| 绝缘 |
V-75 PVC |
| 颜色 |
To AS/NZS 3191 (≤4 mm²) |
1C - 红色,白色,淡蓝色,黑色 |
| 2C - 棕色,淡蓝色 |
| 3C - 棕色,淡蓝色,黄绿色 |
| 4C - 棕色,淡蓝色,白色,黄绿色 |
| 5C - 棕色,淡蓝色,橘色,白色,黄绿色 |
| To AS/NZS 5000.1 (≥6 mm²) |
3C - 红色,黑色,黄绿色 |
| 4C - 红色,白色,黑色,黄绿色 |
| 5C - 红色,白色,蓝色,黑色,黄绿色 |
| 护套 |
4V-75 PVC |
| 颜色 |
黑色,橘色 |
技术特性
| 导体截面积 |
电流承载力 |
20°C时的最大直流电阻 |
90°C时的最大交流电阻 |
单相电压降 |
| mm² |
A |
Ohm/km |
Ohm/km |
MV/A.m |
| 0.5 |
3 |
39.0 |
47.4 |
94.7 |
| 0.75 |
7.5 |
26.0 |
31.6 |
63.2 |
| 1.0 |
10 |
19.5 |
23.7 |
47.5 |
| 1.5 |
16 |
13.3 |
16.2 |
32.3 |
| 2.5 |
20 |
7.98 |
9.70 |
19.4 |
| 4.0 |
25 |
4.95 |
6.02 |
12.0 |
电缆参数
| 导体截面积 |
芯数 |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
标称电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/100m |
| 圆形无护套 |
| 0.5 |
1 |
0.8 |
- |
2.6 |
1.1 |
| 0.75 |
1 |
0.8 |
- |
2.8 |
1.4 |
| 1.0 |
1 |
0.8 |
- |
2.9 |
1.6 |
| 1.5 |
1 |
0.8 |
- |
3.2 |
2.1 |
| 2.5 |
1 |
0.9 |
- |
3.9 |
3.3 |
| 4 |
1 |
1.0 |
- |
4.7 |
5.5 |
| 圆形 |
| 0.75 |
1 |
0.8 |
1.3 |
5.4 |
3.8 |
| 1.0 |
1 |
0.8 |
1.3 |
5.6 |
4.2 |
| 1.5 |
1 |
0.8 |
1.4 |
6.1 |
5.2 |
| 2.5 |
1 |
0.9 |
1.4 |
6.8 |
6.9 |
| 4 |
1 |
1.0 |
1.5 |
7.7 |
9.4 |
| 0.75 |
2 |
0.8 |
1.3 |
8.2 |
8.4 |
| 1.0 |
2 |
0.8 |
1.3 |
8.6 |
9.3 |
| 1.5 |
2 |
0.8 |
1.5 |
9.5 |
12 |
| 2.5 |
2 |
0.9 |
1.7 |
11.2 |
17 |
| 4 |
2 |
1.0 |
1.8 |
13 |
25 |
| 圆形有接地线 |
| 0.75 |
3 |
0.8 |
1.4 |
8.8 |
10 |
| 1.0 |
3 |
0.8 |
1.4 |
9.2 |
11 |
| 1.5 |
3 |
0.8 |
1.6 |
10.2 |
15 |
| 2.5 |
3 |
0.9 |
1.8 |
12.1 |
21 |
| 4 |
3 |
1.0 |
1.9 |
13.9 |
30 |
| 6 |
3 |
1.0 |
2.9 |
16.0 |
44 |
| 10 |
3 |
1.0 |
3.1 |
20.5 |
69 |
| 16 |
3 |
1.0 |
3.3 |
24.1 |
90 |
| 25 |
3 |
1.2 |
3.7 |
29.4 |
140 |
| 35 |
3 |
1.2 |
4.0 |
32.5 |
181 |
| 50 |
3 |
1.4 |
4.4 |
37.7 |
241 |
| 0.75 |
4 |
0.8 |
1.5 |
9.8 |
12 |
| 1.0 |
4 |
0.8 |
1.5 |
10.2 |
14 |
| 1.5 |
4 |
0.8 |
1.7 |
11.3 |
18 |
| 2.5 |
4 |
0.9 |
1.9 |
13.3 |
26 |
| 4 |
4 |
1.0 |
2.0 |
15.4 |
38 |
| 6 |
4 |
1.0 |
3.0 |
17.6 |
54 |
| 10 |
4 |
1.0 |
3.3 |
22.6 |
85 |
| 16 |
4 |
1.0 |
3.5 |
26.1 |
122 |
| 25 |
4 |
1.2 |
3.9 |
32.0 |
191 |
| 35 |
4 |
1.2 |
4.2 |
35.3 |
246 |
| 50 |
4 |
1.4 |
4.7 |
41.2 |
332 |
| 70 |
4 |
1.4 |
5.1 |
48.3 |
460 |
| 95 |
4 |
1.6 |
5.7 |
53.3 |
577 |
| 120 |
4 |
1.6 |
6.1 |
60.0 |
731 |
| 0.75 |
5 |
0.8 |
1.6 |
10.8 |
15 |
| 1.0 |
5 |
0.8 |
1.6 |
11.2 |
17 |
| 1.5 |
5 |
0.8 |
1.8 |
12.4 |
21 |
| 2.5 |
5 |
0.9 |
2.0 |
14.6 |
30 |
| 4 |
5 |
1.0 |
2.2 |
17.1 |
46 |
