应用
TR2161非铠装电力电缆，中密度聚乙烯护套，用于高速路的照明系统.
标准
IEC 60502, BS 5467

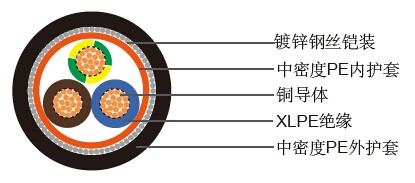

结构
- 导体: 多股退火铜导体, 遵循IEC 60228 for 2类
- 绝缘: 交联聚乙烯(XLPE)
- 色彩编码: 棕色, 蓝色, 黄绿色
- 内护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 铠装(铠电缆装): 镀锌钢丝铠装
- 外护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 护套颜色: 黑色
技术参数
- 额定电压: 600/Kft volts
- 最小弯曲半径: 12 x Ø
- 额度温度: +90º C
导体电阻:
| 导体尺寸 | mm2 | 10 | 25 | 50 | 70 | 95 | 120 | 150 |
| 电阻 | ohms/km | 1.83 | 0.727 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 |
- 管道电流:
| 导体尺寸 | mm2 | 10 | 25 | 50 | 70 | 95 | 120 | 150 |
| 电流 | A | 92 | 152 | 217 | 266 | 319 | 33 | 406 |
- 电压降:
| 导体尺寸 | mm2 | 10 | 25 | 50 | 70 | 95 | 120 | 150 |
| 电压降 | mv/m | 4.1 | 1.65 | 0.87 | 0.6 | 0.45 | 0.37 | 0.3 |
电缆参数
| 芯数 | 标称截面积 | 标称导体股数/直径 | 内护套厚度 | 铠装厚度 | 外护套厚度 | 标称外径 | 标称电缆重量 |
| mm2 | NO./mm | mm | mm | mm | mm | Kg/km | |
| 3 | 10 | 7/1.35 | 1.0 | 1.25 | 1.8 | 19.1 | 881 |
| 3 | 25 | 7/2.14 | 1.0 | 1.60 | 1.8 | 24.9 | 1703 |
| 3 | 50 | 19/1.78 | 1.0 | 1.60 | 2.0 | 30.7 | 2660 |
| 3 | 70 | 19/2.14 | 1.0 | 1.60 | 2.0 | 34.6 | 3489 |
| 3 | 95 | 19/2.52 | 1.2 | 2.0 | 2.2 | 40.7 | 4903 |
| 3 | 120 | 37/2.03 | 1.2 | 2.0 | 2.3 | 44.4 | 5891 |
| 3 | 150 | 37/2.25 | 1.4 | 2.5 | 2.5 | 50.0 | 7521 |
