BS6346回路馈线电缆

应用 :

• 回路电缆用于交通信号灯与中央控制管理系统的连接. 铠装可直埋，非铠装可加额外的机械保护，如线缆导管. 此电缆一般是橘黄色的，用于地下安装，这些电缆也适合于在小功率，照明或控制电路中使用。

• 标准:

  BS 6346, BS 6360, BS 6234

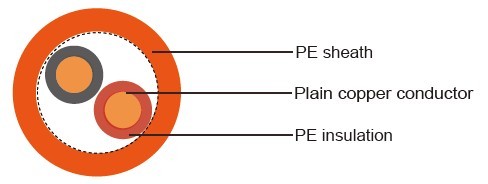

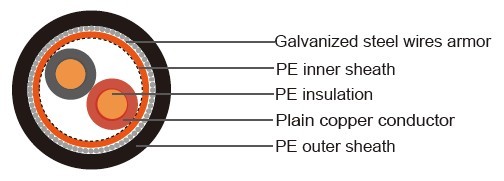

电缆结构 :

• - 导体: 导体: 实心退火铜, 遵循BS 6360, 1类 - 绝缘: 聚乙烯(PE), 遵循BS 6234, 类型03 - 成对: 两芯对绞, 4芯构成一个四线组 - 内衬(铠电缆装): 聚乙烯(PE), 遵循BS 6234, 类型03 - 铠装(铠电缆装): 镀锌钢丝铠装 - 护套: 聚乙烯(PE), 遵循BS 6234, 类型03 - 护套颜色: 桔色

色彩编码:

• 1对 – 红色, 黑色
  2对 – 红色, 黄色, 蓝色, 黑色构成环绕四线组

  技术参数:


• - 额定电压: 600/Kft volts
  - 导体电阻: at 20°C: 12.1ohms/km(1.5mm2)
  7.41 ohms/km(2.5mm2)
  - 最小弯曲半径: 7.5 x Ø
  - 温度范围: -20º C - +70º C
  - 环线电感: 630μH/km(1对) 720μH/km(2对)
  - 电容:

  非铠装		铠装
  1.5 mm2	2.5 mm2	1.5 mm2	2.5 mm2
  <75 pF/m	(1P)	<75 pF/m	64 pF/m (1P)
  	52 pF/m (2P)		53.5 pF/m (2P)

电缆参数 :

• 芯数	标称截面积	标称导体股 数/直径	绝缘厚度	内衬 厚度	铠装直径	护套厚度	标称外径 O/D	标称电缆重 量
  	mm2	NO./mm	mm	mm	mm	mm	mm	Kg/km
  非铠装
  2 (1pr)	1.5	1/1.38	0.64	-	-	1.3	9.0	80
  4 (2pr)	1.5	1/1.38	0.64	-	-	1.3	9.1	123
  2 (1pr)	2.5	1/1.78	0.74	-	-	1.4	9.3	110
  4 (2pr)	2.5	1/1.78	0.74	-	-	1.4	10.7	180
  铠装
  2 (1pr)	1.5	1/1.38	0.64	0.8	0.9	1.3	11.8	230
  4 (2pr)	1.5	1/1.38	0.64	0.8	0.9	1.3	12.7	295
  2 (1pr)	2.5	1/1.78	0.74	0.8	0.9	1.4	12.5	279
  4 (2pr)	2.5	1/1.78	0.74	0.8	0.9	1.4	15.0	378
