IMSA 19-5/20-5(交通信号电缆)



应用
这些电缆是专用于严苛的环境中，用于地下管道或架空安装或直埋于地下作为防火信号线或交通信号线.

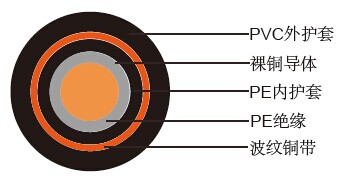

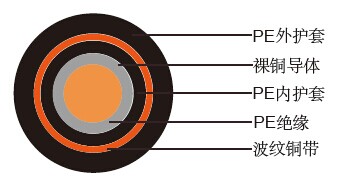

电缆结构
- 导体: 实心铜导体，遵循ASTM B-3(多股可选）)
- 绝缘: 聚乙烯(PE)
- 内护套: 聚乙烯(PE)
- 屏蔽: 波纹铜绕包带- 最少15%搭接
-外护套: IMSA 19-5-黑色聚氯乙烯 (PVC)/
IMSA 20-5-黑色 聚乙烯(PE)

色彩编码

导体数	绝缘颜色	色带颜色	导体数	绝缘颜色	色带颜色
1	黑色	–	14	绿色	白色
2	白色	–	15	蓝色	白色
3	红色	–	16	黑色	红色
4	绿色	–	17	白色	红色
5	桔色	–	18	桔色	红色
6	蓝色	–	19	蓝色	红色
7	白色	黑色	20	红色	绿色
8	红色	黑色	21	桔色	绿色
9	绿色	黑色	22	黑色	–
10	桔色	黑色	23	白色	–
11	蓝色	黑色	24	红色	–
12	黑色	白色	25	绿色	–
13	红色	白色

额定温度
75°C

额定电压
600 V

电缆参数

AWG	对数	实心或多 股	绝缘厚度		内护套厚度		外护套厚度		外径		线缆重量
			inches	mm	inches	mm	inches	mm	inches	mm	Lbs./Kft	Kg/Km
14	4	实心	0.030	0.76	0.045	1.14	0.06	1.52	0.57	14.48	168	250
14	7	实心	0.030	0.76	0.045	1.14	0.06	1.52	0.63	16.00	205	305
14	12	实心	0.030	0.76	0.045	1.14	0.06	1.52	0.78	19.81	345	513
12	4	实心	0.025	0.64	0.045	1.14	0.06	1.52	0.63	16.00	194	289
12	7	实心	0.025	0.64	0.045	1.14	0.06	1.52	0.75	19.05	289	430
12	12	实心	0.025	0.64	0.045	1.14	0.06	1.52	0.94	23.88	468	696
