IMSA 19-2/20-2(信号和通信电缆)



IMSA 19-2

应用
这些电缆通常敷设于地下管道或用作由支撑单元支撑的架空电缆，或安装于建筑物的快速通道，不包括电缆托盘，或用于 交通信号，交通控制系统，消防报警系统。

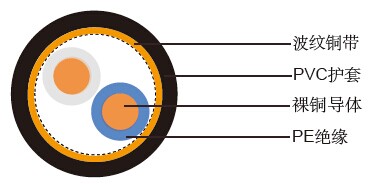

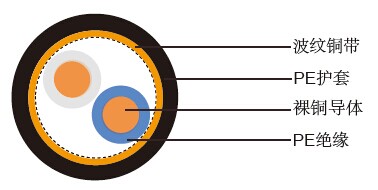

电缆结构
- 导体: 实心铜导体，遵循ASTM B-3
- 绝缘: 聚乙烯(PE)

- 成对: 两芯对绞
- 屏蔽: 波纹铜绕包带- 最少15%搭接
- 护套: IMSA 19-2- 黑色聚氯乙烯 (PVC)/
IMSA 20-2- 黑色 聚乙烯(PE)

色彩编码

导体数	绝缘颜色		导体数	绝缘颜色
	A线	B线		A线	B线
1	白色	蓝色	14	黑色	棕色
2	白色	桔色	15	黑色	Slate
3	白色	绿色	16	黄色	蓝色
4	白色	棕色	17	黄色	桔色
5	白色	Slate	18	黄色	绿色
6	红色	蓝色	19	黄色	棕色
7	红色	桔色	20	黄色	Slate
8	红色	绿色	21	紫色	蓝色
9	红色	棕色	22	紫色	桔色
10	红色	Slate	23	紫色	绿色
11	黑色	蓝色	24	紫色	棕色
12	黑色	桔色	25	紫色	Slate
13	黑色	绿色

粘贴带色彩编码: 含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区分，绕包带的色彩编码与25对线芯的编码一样.

额定温度

75°C

额定电压
600 V

电缆参数

AWG	对数	实心或多 股	绝缘厚度		护套厚度		外径		线缆重量
			inches	mm	inches	mm	inches	mm	Lbs./Kft	Kg/Km
14	1	实心	0.025	0.64	0.045	1.14	0.41	10.41	87	129
14	2	实心	0.025	0.64	0.06	1.52	0.63	16.00	141	210
14	4	实心	0.025	0.64	0.06	1.52	0.69	17.53	214	318
14	6	实心	0.025	0.64	0.08	2.03	0.87	22.10	320	476
14	8	实心	0.025	0.64	0.08	2.03	0.92	23.37	398	592
16	3	实心	0.025	0.64	0.08	2.03	0.58	14.73	135	201
16	6	实心	0.025	0.64	0.08	2.03	0.76	19.30	343	510
16	12	实心	0.025	0.64	0.08	2.03	0.97	24.64	406	604
16	18	实心	0.025	0.64	0.08	2.03	1.15	29.21	560	833
16	25	实心	0.025	0.64	0.08	2.03	1.31	33.27	740	1101
16	50	实心	0.025	0.64	0.11	2.79	1.83	46.48	1526	2271
