IMSA 19-1(交通信号电缆)

IMSA 19-1(交通信号电缆)

应用
这些电缆适用于交通信号，交通控制系统，火灾报警系统，地下管道和空中安装的户外或室内使用。用于额定电压600伏75℃潮湿或干燥的环境中。

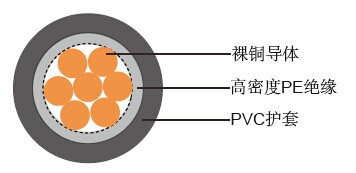

电缆结构
- 导体: 实心铜导体，遵循ASTM B-3，多股铜导体，遵循ASTM B-8, & B-174
- 绝缘: 高密度聚乙烯(HDPE)
- 护套: 黑色聚氯乙烯 (PVC)

色彩编码

导体数	绝缘颜色	色带颜色	导体数	绝缘颜色	色带颜色
1	黑色	–	14	绿色	白色
2	白色	–	15	蓝色	白色
3	红色	–	16	黑色	红色
4	绿色	–	17	白色	红色
5	桔色	–	18	桔色	红色
6	蓝色	–	19	蓝色	红色
7	白色	黑色	20	红色	绿色
8	红色	黑色	21	桔色	绿色
9	绿色	黑色	22	黑色	–
10	桔色	黑色	23	白色	–
11	蓝色	黑色	24	红色	–
12	黑色	白色	25	绿色	–
13	红色	白色

额定温度
75°C

额定电压
600 V

电缆参数

AWG	导体数	实心或多股	绝缘厚度		护套厚度		外径		线缆重量
AWG	导体数	实心或多股	inches	mm	inches	mm	inches	mm	Lbs./Kft	Kg/Km
14	2	实心	0.025	0.64	0.045	1.14	0.325	8.26	58	86
14	2	7股	0.025	0.64	0.045	1.14	0.341	8.66	63	94
14	3	实心	0.025	0.64	0.045	1.14	0.342	8.69	75	112
14	3	7股	0.025	0.64	0.045	1.14	0.357	9.07	81	121
14	4	实心	0.025	0.64	0.045	1.14	0.372	9.45	94	140
14	4	7股	0.025	0.64	0.045	1.14	0.389	9.89	98	146
14	5	实心	0.025	0.64	0.045	1.14	0.406	10.31	113	168
14	5	7股	0.025	0.64	0.045	1.14	0.42	10.67	113	168
14	7	实心	0.025	0.64	0.045	1.14	0.44	11.18	146	217
14	7	7股	0.025	0.64	0.045	1.14	0.464	11.79	154	229
14	9	实心	0.025	0.64	0.045	1.14	0.511	12.98	186	277
14	9	7股	0.025	0.64	0.06	1.52	0.571	14.50	212	315
14	10	实心	0.025	0.64	0.06	1.52	0.586	14.88	220	327
14	10	7股	0.025	0.64	0.06	1.52	0.586	14.88	227	338
14	11	7股	0.025	0.64	0.06	1.52	0.618	15.70	250	372
14	12	实心	0.025	0.64	0.06	1.52	0.603	15.31	254	378
14	12	7股	0.025	0.64	0.06	1.52	0.636	16.15	267	397
14	14	7股	0.025	0.64	0.06	1.52	0.668	16.97	304	452
14	15	实心	0.025	0.64	0.06	1.52	0.667	16.94	311	463
14	15	7股	0.025	0.64	0.06	1.52	0.704	17.88	328	488
14	16	实心	0.025	0.64	0.06	1.52	0.667	16.94	325	484
14	16	7股	0.025	0.64	0.06	1.52	0.704	17.88	341	507
14	19	实心	0.025	0.64	0.06	1.52	0.701	17.81	375	558
14	19	7股	0.025	0.64	0.06	1.52	0.741	18.82	393	585
14	20	实心	0.025	0.64	0.06	1.52	0.737	18.72	395	588
14	20	7股	0.025	0.64	0.06	1.52	0.779	19.79	415	617
14	21	7股	0.025	0.64	0.06	1.52	0.779	19.79	432	643
14	25	实心	0.025	0.64	0.06	1.52	0.796	20.22	478	711
14	25	7股	0.025	0.64	0.08	1.52	0.918	23.32	544	809
12	2	实心	0.03	0.76	0.045	1.14	0.382	9.70	58	86
12	2	7股	0.03	0.76	0.045	1.14	0.397	10.08	87	129
12	3	实心	0.03	0.76	0.045	1.14	0.398	10.11	108	161
12	3	7股	0.03	0.76	0.045	1.14	0.42	10.67	113	168
12	4	实心	0.03	0.76	0.045	1.14	0.439	11.15	135	201
12	4	7股	0.03	0.76	0.045	1.14	0.459	11.66	141	210
12	5	实心	0.03	0.76	0.045	1.14	0.48	12.19	163	243
12	5	7股	0.03	0.76	0.045	1.14	0.503	12.78	172	256
12	7	实心	0.03	0.76	0.06	1.52	0.555	14.10	237	353
12	7	7股	0.03	0.76	0.06	1.52	0.579	14.71	244	363
12	9	实心	0.03	0.76	0.06	1.52	0.64	16.26	281	418
12	9	7股	0.03	0.76	0.06	1.52	0.673	17.09	310	461
12	10	7股	0.03	0.76	0.06	1.52	0.726	18.44	338	503
12	12	实心	0.03	0.76	0.06	1.52	0.711	18.06	372	553
12	12	7股	0.03	0.76	0.06	1.52	0.753	19.13	393	585
12	16	实心	0.03	0.76	0.06	1.52	0.793	20.14	449	668
12	19	7股	0.03	0.76	0.08	2.03	0.918	23.32	625	930
12	20	实心	0.03	0.76	0.08	2.03	0.922	23.42	631	939
10	2	实心	0.031	0.79	0.045	1.14	0.421	10.70	110	164
10	2	7股	0.031	0.79	0.045	1.14	0.443	11.25	118	176
10	3	实心	0.031	0.79	0.045	1.14	0.445	11.30	150	223
10	3	7股	0.031	0.79	0.045	1.14	0.469	11.91	155	231
10	4	7股	0.031	0.79	0.06	1.52	0.542	13.77	216	321
10	5	7股	0.031	0.79	0.06	1.52	0.596	15.14	263	391
