BS 6883 & BS 7917 标准海洋工程及船用电缆 |  |
|
|
|||
BS 6883 & BS 7917 标准海洋工程及船用电缆防火仪表&电力缆
150/250V HF-EPR绝缘，SW2/SW4护套，单独屏蔽非铠装防火仪表&控制缆
应用
150/250V HF-EPR绝缘，SW2/SW4护套，单独屏蔽非铠装防火仪表&控制缆专为船舶和海上移动平台的固定布线而设计而设计，适用于需要耐火完
整性的仪表、照明和控制电路。
标准
BS 7917
IEC 60331-31 防火
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

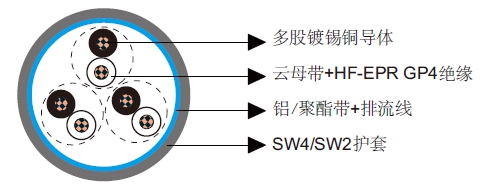

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
绝缘：云母带+符合BS 7655 1.2的HF-EPR GP4。
扭绞：对、三线组。
总屏蔽：铝/聚酯带+镀锡铜排流线。
护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：8×OD
温度范围：-40℃ ~ +90℃
尺寸和重量
结构芯数×截面积(mm2) |
标称绝缘厚度 mm |
标称护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
多对 |
|||||
3×2×0.75 |
0.8 |
1.2 |
14.0 |
16.0 |
202 |
7×2×0.75 |
0.8 |
1.4 |
18.6 |
20.7 |
383 |
12×2×0.75 |
0.8 |
1.6 |
24.4 |
27.0 |
615 |
20×2×0.75 |
0.8 |
1.8 |
30.8 |
34.0 |
841 |
27×2×0.75 |
0.8 |
1.9 |
35.0 |
38.4 |
1265 |
37×2×0.75 |
0.8 |
2.1 |
38.8 |
42.6 |
1707 |
3×2×1 |
0.8 |
1.2 |
14.8 |
16.8 |
208 |
7×2×1 |
0.8 |
1.4 |
19.6 |
22.0 |
413 |
12×2×1 |
0.8 |
1.6 |
25.8 |
28.5 |
683 |
20×2×1 |
0.8 |
1.8 |
32.6 |
35.8 |
1070 |
27×2×1 |
0.8 |
2.0 |
37.3 |
40.8 |
1421 |
37×2×1 |
0.8 |
2.2 |
41.3 |
45.2 |
1912 |
多三线组 |
|||||
3×3×0.75 |
0.8 |
1.3 |
15.0 |
17.0 |
244 |
7×3×0.75 |
0.8 |
1.4 |
20.5 |
23.0 |
457 |
12×3×0.75 |
0.8 |
1.7 |
25.6 |
28.3 |
758 |
3×3×1 |
0.8 |
1.3 |
15.8 |
17.8 |
270 |
7×3×1 |
0.8 |
1.5 |
21.9 |
24.4 |
521 |
12×3×1 |
0.8 |
1.7 |
27.1 |
29.8 |
857 |
