BS 6883 & BS 7917 标准海洋工程及船用电缆 |  |
|
|
|||
BS 6883 & BS 7917 标准海洋工程及船用电缆阻燃仪表&控制缆
150/250V HF-EPR绝缘，SW2/SW4护套，单独屏蔽铠装阻燃 仪表&控制缆
应用
150/250V HF-EPR绝缘，SW2/SW4护套，单独屏蔽铠装阻燃 仪表&控制缆，橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于仪表、照明和控制电路。
标准
BS 6883
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

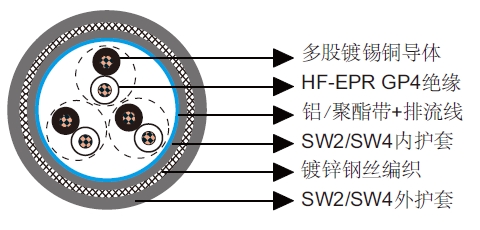

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
绝缘：符合BS 7655 1.2的HF-EPR GP4。
扭绞：对、三线组。
总屏蔽：铝/聚酯带+镀锡铜排流线。
内护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
铠装：镀锌钢丝编织。镀锡青铜丝编织可应要求提供。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：8×OD
温度范围：-40℃ ~ +90℃
尺寸和重量
结构芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
多对 |
|||||||||
3×2×0.75 |
0.8 |
1.2 |
12.6 |
14.5 |
0.3 |
1.4 |
16.7 |
19.0 |
390 |
7×2×0.75 |
0.8 |
1.4 |
16.6 |
18.7 |
0.3 |
1.5 |
20.9 |
23.8 |
620 |
12×2×0.75 |
0.8 |
1.6 |
21.7 |
24.2 |
0.3 |
1.7 |
26.4 |
29.5 |
930 |
20×2×0.75 |
0.8 |
1.8 |
27.3 |
30.1 |
0.45 |
2.0 |
33.3 |
37.1 |
1460 |
27×2×0.75 |
0.8 |
1.9 |
31.1 |
34.2 |
0.45 |
2.2 |
37.4 |
41.4 |
1810 |
37×2×0.75 |
0.8 |
2.1 |
34.4 |
37.7 |
0.45 |
2.3 |
41.0 |
45.5 |
2270 |
3×2×1 |
0.8 |
1.2 |
13.3 |
15.3 |
0.3 |
1.4 |
17.4 |
19.8 |
410 |
7×2×1 |
0.8 |
1.4 |
17.6 |
19.8 |
0.3 |
1.6 |
22.1 |
25.1 |
680 |
12×2×1 |
0.8 |
1.6 |
23.1 |
25.7 |
0.3 |
1.8 |
28.0 |
31.2 |
1010 |
20×2×1 |
0.8 |
1.8 |
29.0 |
31.9 |
0.45 |
2.1 |
35.3 |
39.2 |
1600 |
27×2×1 |
0.8 |
2.0 |
33.3 |
36.6 |
0.45 |
2.2 |
39.7 |
44.2 |
2000 |
37×2×1 |
0.8 |
2.2 |
36.9 |
40.3 |
0.45 |
2.4 |
43.7 |
48.3 |
2540 |
多三线组 |
|||||||||
3×3×0.75 |
0.8 |
1.3 |
14.2 |
16.2 |
0.3 |
1.4 |
18.3 |
20.7 |
480 |
7×3×0.75 |
0.8 |
1.4 |
19.4 |
21.9 |
0.3 |
1.6 |
24.0 |
27.0 |
780 |
12×3×0.75 |
0.8 |
1.7 |
24.2 |
26.8 |
0.45 |
1.9 |
29.3 |
32.9 |
1320 |
3×3×1 |
0.8 |
1.3 |
15.1 |
17.1 |
0.3 |
1.5 |
19.4 |
22.2 |
530 |
7×3×1 |
0.8 |
1.5 |
20.9 |
23.4 |
0.3 |
1.7 |
25.6 |
28.7 |
890 |
12×3×1 |
0.8 |
1.7 |
25.8 |
28.5 |
0.45 |
2.0 |
31.8 |
35.5 |
1480 |
