BS 6883 & BS 7917 标准海洋工程及船用电缆阻燃仪表&控制缆
150/250V HF-EPR绝缘，SW2/SW4护套，总屏蔽非铠装阻燃 仪表&控制缆
应用
150/250V HF-EPR绝缘，SW2/SW4护套，总屏蔽非铠装阻燃 仪表&控制缆专为船舶和海上移动平台的固定布线而设计，适用于仪表、照明和控制电
路。
标准
BS 6883
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

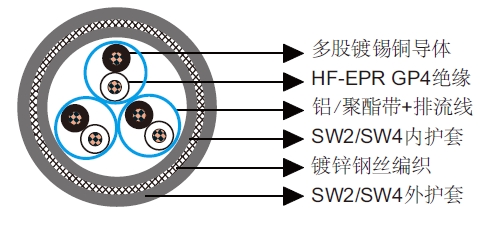

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
绝缘：符合BS 7655 1.2的HF-EPR GP4。
扭绞：对、三线组、四线组。
单独屏蔽：铝/聚酯带+镀锡铜排流线。
内护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
铠装：镀锌钢丝编织。镀锡青铜丝编织可应要求提供。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：8×OD
温度范围：-40℃ ~ +90℃
尺寸和重量
结构芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
多对 |
|||||||||
1×2×0.75 |
0.8 |
1.0 |
7.3 |
9.0 |
0.3 |
1.2 |
11.1 |
12.9 |
250 |
3×2×0.75 |
0.8 |
1.2 |
12.6 |
14.5 |
0.3 |
1.4 |
16.7 |
19.0 |
440 |
7×2×0.75 |
0.8 |
1.4 |
16.9 |
19.0 |
0.3 |
1.6 |
21.4 |
24.3 |
730 |
12×2×0.75 |
0.8 |
1.6 |
21.3 |
23.7 |
0.3 |
1.8 |
26.1 |
29.2 |
1090 |
20×2×0.75 |
0.8 |
1.9 |
27.0 |
29.8 |
0.45 |
2.1 |
33.2 |
37.0 |
1750 |
27×2×0.75 |
0.8 |
2.0 |
30.8 |
33.9 |
0.45 |
2.3 |
37.3 |
41.3 |
2190 |
37×2×0.75 |
0.8 |
2.2 |
35.9 |
39.3 |
0.45 |
2.5 |
42.9 |
47.5 |
2780 |
1×2×1 |
0.8 |
1.0 |
7.7 |
9.5 |
0.3 |
1.2 |
11.5 |
13.4 |
260 |
3×2×1 |
0.8 |
1.3 |
13.5 |
15.5 |
0.3 |
1.4 |
17.6 |
20.0 |
490 |
7×2×1 |
0.8 |
1.4 |
18.0 |
20.1 |
0.3 |
1.6 |
22.5 |
25.4 |
810 |
12×2×1 |
0.8 |
1.7 |
22.8 |
25.4 |
0.45 |
1.9 |
28.6 |
31.8 |
1370 |
20×2×1 |
0.8 |
1.9 |
28.8 |
31.6 |
0.45 |
2.2 |
35.2 |
39.0 |
2010 |
27×2×1 |
0.8 |
2.1 |
32.8 |
36.0 |
0.45 |
2.4 |
39.5 |
44.0 |
2570 |
37×2×1 |
0.8 |
2.3 |
38.5 |
42.3 |
0.45 |
2.6 |
45.7 |
50.4 |
3290 |
多三线组 |
|||||||||
1×3×0.75 |
0.8 |
1.0 |
7.7 |
9.4 |
0.3 |
1.2 |
11.5 |
13.3 |
270 |
3×3×0.75 |
0.8 |
1.3 |
14.2 |
16.2 |
0.3 |
1.5 |
18.6 |
20.9 |
540 |
7×3×0.75 |
0.8 |
1.5 |
19.7 |
22.1 |
0.3 |
1.7 |
24.4 |
27.4 |
910 |
12×3×0.75 |
0.8 |
1.7 |
24.4 |
27.1 |
0.45 |
2.0 |
30.4 |
34.1 |
1500 |
1×3×1 |
0.8 |
1.1 |
8.4 |
10.1 |
0.3 |
1.2 |
12.1 |
14.0 |
290 |
3×3×1 |
0.8 |
1.3 |
15.0 |
17.2 |
0.3 |
1.5 |
19.4 |
22.3 |
600 |
7×3×1 |
0.8 |
1.5 |
21.0 |
23.5 |
0.3 |
1.7 |
25.7 |
28.8 |
1030 |
12×3×1 |
0.8 |
1.8 |
26.2 |
28.9 |
0.45 |
2.0 |
32.2 |
36.0 |
1740 |
多四线组 |
|||||||||
1×4×0.75 |
0.8 |
1.1 |
8.6 |
10.4 |
0.3 |
1.2 |
12.4 |
14.3 |
290 |
3×4×0.75 |
0.8 |
1.4 |
16.4 |
18.5 |
0.3 |
1.5 |
20.9 |
23.8 |
610 |
7×4×0.75 |
0.8 |
1.6 |
22.1 |
24.7 |
0.3 |
1.7 |
27.0 |
30.2 |
1060 |
1×4×1 |
0.8 |
1.1 |
9.1 |
10.9 |
0.3 |
1.2 |
12.9 |
14.8 |
330 |
3×4×1 |
0.8 |
1.4 |
17.5 |
19.6 |
0.3 |
1.6 |
22.0 |
24.9 |
680 |
7×4×1 |
0.8 |
1.6 |
23.6 |
26.2 |
0.45 |
1.8 |
29.4 |
32.0 |
1290 |
