BS 6883 & BS 7917 标准海洋工程及船用电缆 |  |
|
|
|||
BS 6883 & BS 7917 标准海洋工程及船用电缆低压阻燃电力&控制缆
0.6/1kV HF-EPR绝缘，SW2/SW4护套铠装阻燃电力&控制缆
应用
该橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于电力&控制应用。
标准
BS 6883
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

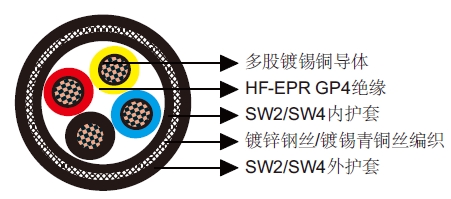

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
绝缘：符合BS 7655 1.2的HF-EPR GP4。
内护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
铠装：镀锌钢丝编织或镀锡青铜丝编织（单芯）。铜丝编织可应要求提供。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：6×OD (OD>25mm); 4×OD (OD ≤25mm)
温度范围：-40℃ ~ +90℃
尺寸和重量
单芯电缆
结构 芯数×截面积(mm2) |
标称绝缘厚 度 mm |
标称内护套 厚度 mm |
最小内护套 外直径 mm |
最大内护套 外直径 mm |
标称铠装丝 直径 mm |
标称外护套 厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×4 |
1.0 |
1.0 |
6.3 |
7.6 |
0.3 |
1.1 |
9.8 |
11.7 |
220 |
1×6 |
1.0 |
1.0 |
6.8 |
8.1 |
0.3 |
1.1 |
10.4 |
12.2 |
250 |
1×10 |
1.0 |
1.0 |
7.7 |
9.1 |
0.3 |
1.2 |
11.5 |
13.4 |
310 |
结构 芯数×截面积(mm2) |
标称绝缘厚 度 mm |
标称内护套 厚度 mm |
最小内护套 外直径 mm |
最大内护套 外直径 mm |
标称铠装丝 直径 mm |
标称外护套 厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×16 |
1.0 |
1.1 |
8.9 |
10.3 |
0.3 |
1.2 |
12.7 |
14.6 |
400 |
1×25 |
1.2 |
1.2 |
11.1 |
12.8 |
0.3 |
1.3 |
15.0 |
17.3 |
570 |
1×35 |
1.2 |
1.2 |
12.0 |
13.7 |
0.3 |
1.4 |
16.1 |
18.4 |
660 |
1×50 |
1.4 |
1.3 |
13.7 |
15.5 |
0.3 |
1.4 |
17.9 |
20.2 |
870 |
1×70 |
1.4 |
1.3 |
15.5 |
17.4 |
0.3 |
1.5 |
19.8 |
22.6 |
1110 |
1×95 |
1.6 |
1.4 |
17.7 |
19.8 |
0.3 |
1.6 |
22.2 |
25.2 |
1460 |
1×120 |
1.6 |
1.5 |
19.6 |
22.0 |
0.3 |
1.7 |
24.3 |
27.3 |
1770 |
1×150 |
1.8 |
1.6 |
21.6 |
24.2 |
0.3 |
1.8 |
26.5 |
29.7 |
2110 |
1×185 |
2.0 |
1.7 |
24.0 |
26.6 |
0.45 |
1.9 |
29.8 |
33.5 |
2720 |
1×240 |
2.2 |
1.8 |
27.1 |
29.9 |
0.45 |
2.0 |
33.1 |
36.9 |
3410 |
1×300 |
2.4 |
1.9 |
30.0 |
33.2 |
0.45 |
2.1 |
36.2 |
40.1 |
4180 |
多芯电缆
结构芯数×截面积(mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
2×1 |
0.8 |
1.0 |
7.5 |
8.8 |
0.3 |
1.2 |
11.3 |
13.1 |
230 |
2×1.5 |
0.8 |
1.1 |
8.2 |
9.6 |
0.3 |
1.2 |
12.0 |
13.9 |
270 |
2×2.5 |
0.8 |
1.1 |
9.0 |
10.4 |
0.3 |
1.2 |
12.8 |
14.7 |
320 |
2×4 |
1.0 |
1.2 |
11.0 |
12.7 |
0.3 |
1.3 |
15.0 |
17.2 |
430 |
2×6 |
1.0 |
1.2 |
12.1 |
13.8 |
0.3 |
1.4 |
16.3 |
18.5 |
530 |
2×10 |
1.0 |
1.3 |
14.1 |
15.9 |
0.3 |
1.4 |
18.2 |
20.6 |
660 |
2×16 |
1.0 |
1.4 |
16.3 |
18.3 |
0.3 |
1.5 |
20.6 |
23.5 |
840 |
2×25 |
1.2 |
1.5 |
20.4 |
22.9 |
0.3 |
1.7 |
25.2 |
28.2 |
1310 |
2×35 |
1.2 |
1.6 |
22.4 |
24.9 |
0.3 |
1.8 |
27.3 |
30.4 |
1600 |
2×50 |
1.4 |
1.7 |
25.7 |
28.4 |
0.45 |
2.0 |
31.7 |
35.5 |
2240 |
2×70 |
1.4 |
1.9 |
29.6 |
32.7 |
0.45 |
2.1 |
35.8 |
39.7 |
2900 |
2×95 |
1.6 |
2.1 |
34.1 |
37.4 |
0.45 |
2.3 |
40.7 |
45.2 |
3860 |
2×120 |
1.6 |
2.2 |
37.7 |
41.1 |
0.45 |
2.5 |
44.6 |
49.3 |
4650 |
3×1 |
0.8 |
1.1 |
8.2 |
9.5 |
0.3 |
1.2 |
11.9 |
13.8 |
250 |
3×1.5 |
0.8 |
1.1 |
8.7 |
10.1 |
0.3 |
1.2 |
12.5 |
14.4 |
305 |
3×2.5 |
0.8 |
1.1 |
9.6 |
11.0 |
0.3 |
1.3 |
13.5 |
15.5 |
360 |
3×4 |
1.0 |
1.2 |
11.7 |
13.4 |
0.3 |
1.3 |
15.7 |
17.9 |
495 |
3×6 |
1.0 |
1.2 |
12.9 |
14.7 |
0.3 |
1.4 |
17.0 |
19.4 |
600 |
3×10 |
1.0 |
1.3 |
15.0 |
17.0 |
0.3 |
1.5 |
19.4 |
22.2 |
810 |
3×16 |
1.0 |
1.4 |
17.4 |
19.4 |
0.3 |
1.6 |
21.9 |
24.8 |
1070 |
3×25 |
1.2 |
1.6 |
22.0 |
24.6 |
0.3 |
1.8 |
26.9 |
30.1 |
1620 |
3×35 |
1.2 |
1.7 |
24.1 |
26.7 |
0.45 |
1.9 |
29.9 |
33.6 |
2130 |
3×50 |
1.4 |
1.8 |
27.7 |
30.5 |
0.45 |
2.0 |
33.7 |
37.5 |
2750 |
3×70 |
1.4 |
2.0 |
31.8 |
35.1 |
0.45 |
2.2 |
38.2 |
42.2 |
3660 |
3×95 |
1.6 |
2.2 |
36.7 |
40.1 |
0.45 |
2.4 |
43.5 |
48.1 |
4740 |
3×120 |
1.6 |
2.3 |
40.5 |
44.4 |
0.45 |
2.6 |
47.7 |
52.5 |
5950 |
3×150 |
1.8 |
2.5 |
44.9 |
49.0 |
0.45 |
2.8 |
52.5 |
57.8 |
7120 |
3×185 |
2.0 |
2.7 |
50.1 |
54.6 |
0.45 |
3.0 |
58.0 |
64.0 |
8820 |
结构芯数×截面积(mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
3×240 |
2.2 |
2.9 |
56.7 |
61.5 |
0.45 |
3.2 |
65.0 |
71.3 |
11280 |
3×300 |
2.4 |
3.2 |
63.1 |
68.6 |
0.45 |
3.5 |
72.0 |
79.0 |
13640 |
4×1 |
0.8 |
1.1 |
8.9 |
10.3 |
0.3 |
1.2 |
12.6 |
14.6 |
280 |
4×1.5 |
0.8 |
1.1 |
9.5 |
10.9 |
0.3 |
1.3 |
13.5 |
15.4 |
350 |
4×2.5 |
0.8 |
1.1 |
10.5 |
12.1 |
0.3 |
1.3 |
14.4 |
16.4 |
410 |
4×4 |
1.0 |
1.2 |
12.9 |
14.6 |
0.3 |
1.4 |
17.0 |
19.3 |
570 |
4×6 |
1.0 |
1.3 |
14.4 |
16.2 |
0.3 |
1.5 |
18.7 |
21.1 |
730 |
4×10 |
1.0 |
1.4 |
16.7 |
18.7 |
0.3 |
1.6 |
21.3 |
24.1 |
990 |
4×16 |
1.0 |
1.5 |
19.4 |
21.8 |
0.3 |
1.7 |
24.1 |
27.1 |
1330 |
4×25 |
1.2 |
1.7 |
24.5 |
27.1 |
0.45 |
1.9 |
30.3 |
34.0 |
2150 |
4×35 |
1.2 |
1.8 |
26.8 |
29.5 |
0.45 |
2.0 |
32.8 |
36.6 |
2600 |
4×50 |
1.4 |
1.9 |
30.8 |
34.0 |
0.45 |
2.2 |
37.2 |
41.2 |
3410 |
4×70 |
1.4 |
2.1 |
35.4 |
38.8 |
0.45 |
2.4 |
42.2 |
46.7 |
4530 |
4×95 |
1.6 |
2.3 |
40.8 |
44.7 |
0.45 |
2.6 |
47.9 |
52.7 |
5940 |
4×120 |
1.6 |
2.5 |
45.2 |
49.3 |
0.45 |
2.8 |
52.8 |
58.2 |
7390 |
4×150 |
1.8 |
2.7 |
50.1 |
54.7 |
0.45 |
3.0 |
58.1 |
64.1 |
8700 |
4×185 |
2.0 |
2.9 |
55.8 |
60.7 |
0.45 |
3.2 |
64.1 |
70.4 |
10780 |
4×240 |
2.2 |
3.2 |
63.4 |
68.9 |
0.45 |
3.5 |
72.3 |
79.3 |
13840 |
5×1.5 |
0.8 |
1.1 |
10.4 |
12.0 |
0.3 |
1.3 |
14.3 |
16.3 |
395 |
7×1.5 |
0.8 |
1.2 |
11.5 |
13.2 |
0.3 |
1.3 |
15.4 |
17.7 |
460 |
12×1.5 |
0.8 |
1.3 |
15.2 |
17.2 |
0.3 |
1.5 |
19.6 |
22.4 |
680 |
19×1.5 |
0.8 |
1.4 |
18.0 |
20.1 |
0.3 |
1.6 |
22.5 |
25.5 |
930 |
27×1.5 |
0.8 |
1.6 |
21.9 |
24.5 |
0.3 |
1.8 |
26.8 |
30.0 |
1270 |
37×1.5 |
0.8 |
1.7 |
24.7 |
27.3 |
0.3 |
1.9 |
30.5 |
34.2 |
1740 |
5×2.5 |
0.8 |
1.2 |
11.7 |
13.3 |
0.3 |
1.3 |
15.6 |
17.8 |
480 |
7×2.5 |
0.8 |
1.2 |
12.7 |
14.4 |
0.3 |
1.4 |
16.8 |
19.1 |
570 |
12×2.5 |
0.8 |
1.4 |
17.1 |
19.1 |
0.3 |
1.6 |
21.6 |
24.5 |
880 |
19×2.5 |
0.8 |
1.5 |
20.2 |
22.7 |
0.3 |
1.7 |
24.9 |
28.0 |
1220 |
