BS 6883 & BS 7917 标准海洋工程及船用电缆防火仪表&电力缆
150/250V HF-EPR绝缘，SW2/SW4护套，总屏蔽非铠装防火仪表&控制缆
应用
150/250V HF-EPR绝缘，SW2/SW4护套，总屏蔽非铠装防火仪表&控制缆专为船舶和海上移动平台的固定布线而设计而设计，适用于需要耐火完
整性的仪表、照明和控制电路。
标准
BS 7917
IEC 60331-31 防火
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

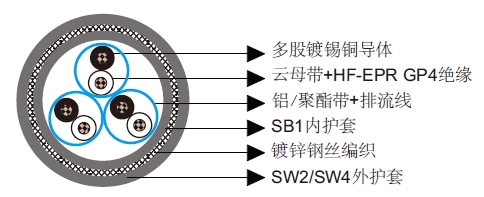

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
绝缘：云母带+符合BS 7655 1.2的HF-EPR GP4。
扭绞：对、三线组。
单独屏蔽：铝/聚酯带+镀锡铜排流线。
内护套：符合BS 7917的无卤热固材料SB1。
铠装：镀锌钢丝编织。镀锡青铜丝编织可应要求提供。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：8×OD
温度范围：-40℃ ~ +90℃
尺寸和重量
结构芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
多对 |
|||||||||
1×2×0.75 |
0.8 |
1.0 |
8.1 |
9.8 |
0.3 |
1.2 |
11.9 |
13.7 |
270 |
3×2×0.75 |
0.8 |
1.2 |
14.0 |
16.0 |
0.3 |
1.4 |
18.1 |
20.5 |
500 |
7×2×0.75 |
0.8 |
1.4 |
19.0 |
21.1 |
0.3 |
1.6 |
23.5 |
26.4 |
840 |
12×2×0.75 |
0.8 |
1.6 |
23.8 |
26.4 |
0.3 |
1.8 |
28.7 |
31.9 |
1280 |
20×2×0.75 |
0.8 |
1.9 |
30.4 |
33.5 |
0.45 |
2.1 |
36.5 |
40.5 |
2050 |
27×2×0.75 |
0.8 |
2.0 |
34.6 |
37.9 |
0.45 |
2.3 |
41.2 |
45.7 |
2580 |
37×2×0.75 |
0.8 |
2.2 |
40.5 |
44.3 |
0.45 |
2.5 |
47.4 |
52.2 |
3290 |
1×2×1 |
0.8 |
1.0 |
8.5 |
10.3 |
0.3 |
1.2 |
12.3 |
14.2 |
280 |
3×2×1 |
0.8 |
1.3 |
15.0 |
17.0 |
0.3 |
1.4 |
19.1 |
21.5 |
540 |
7×2×1 |
0.8 |
1.4 |
20.0 |
22.5 |
0.3 |
1.6 |
24.5 |
27.6 |
900 |
12×2×1 |
0.8 |
1.7 |
25.4 |
28.0 |
0.45 |
1.9 |
31.2 |
34.9 |
1520 |
20×2×1 |
0.8 |
1.9 |
32.1 |
35.3 |
0.45 |
2.2 |
38.5 |
42.9 |
2250 |
27×2×1 |
0.8 |
2.1 |
36.8 |
40.2 |
0.45 |
2.4 |
43.6 |
48.2 |
2860 |
37×2×1 |
0.8 |
2.3 |
43.0 |
47.0 |
0.45 |
2.6 |
50.2 |
55.5 |
3670 |
多三线组 |
|||||||||
1×3×0.75 |
0.8 |
1.0 |
8.1 |
9.8 |
0.3 |
1.2 |
11.9 |
13.7 |
280 |
3×3×0.75 |
0.8 |
1.3 |
15.0 |
17.0 |
0.3 |
1.5 |
19.3 |
22.1 |
580 |
7×3×0.75 |
0.8 |
1.5 |
20.8 |
23.3 |
0.3 |
1.7 |
25.5 |
28.6 |
960 |
12×3×0.75 |
0.8 |
1.7 |
25.8 |
28.5 |
0.45 |
2.0 |
31.8 |
35.6 |
1590 |
1×3×1 |
0.8 |
1.1 |
8.7 |
10.5 |
0.3 |
1.2 |
12.5 |
14.4 |
300 |
3×3×1 |
0.8 |
1.3 |
15.8 |
17.9 |
0.3 |
1.5 |
20.1 |
23.0 |
620 |
7×3×1 |
0.8 |
1.5 |
22.0 |
24.5 |
0.3 |
1.7 |
26.7 |
29.8 |
1050 |
12×3×1 |
0.8 |
1.8 |
27.5 |
30.2 |
0.45 |
2.0 |
33.5 |
37.3 |
1760 |
多四线组 |
|||||||||
1×4×0.75 |
0.8 |
1.1 |
9.1 |
10.9 |
0.3 |
1.2 |
12.8 |
14.8 |
330 |
3×4×0.75 |
0.8 |
1.4 |
17.4 |
19.5 |
0.3 |
1.5 |
21.9 |
24.8 |
720 |
7×4×0.75 |
0.8 |
1.6 |
23.5 |
26.1 |
0.3 |
1.7 |
28.4 |
31.6 |
1240 |
1×4×1 |
0.8 |
1.1 |
9.6 |
11.4 |
0.3 |
1.2 |
13.3 |
15.3 |
350 |
3×4×1 |
0.8 |
1.4 |
18.4 |
20.6 |
0.3 |
1.6 |
22.9 |
25.9 |
780 |
7×4×1 |
0.8 |
1.6 |
24.9 |
27.6 |
0.45 |
1.8 |
30.8 |
34.0 |
1470 |
