BS 6883 & BS 7917 标准海洋工程及船用电缆中压防火电力&控制缆
1.9/3.3kV, 3.3/3.3kV HF-EPR绝缘，SW2/SW4护套铠装防火电力&控制缆
应用
该防火中压橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适合需要耐火完整性
的电力和控制应用。
标准
BS 7917
IEC 60331-31 防火
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

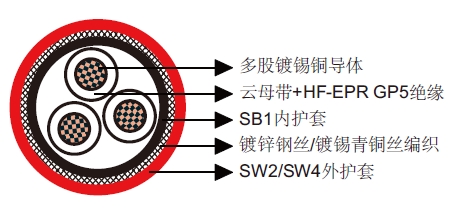

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
绝缘：云母带+符合BS 7655 1.2标准的HF-EPR GP5。
内护套：符合BS 7917的无卤热固材料SB1。
铠装：镀锌钢丝编织或镀锡青铜丝编织（单芯）。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：6×OD
温度范围：-40℃ ~ +90℃
尺寸和重量
1.9/3.3kV
结构芯数×截面积(mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×25 |
2.2 |
1.2 |
13.4 |
15.2 |
0.3 |
1.4 |
17.5 |
19.9 |
687 |
1×35 |
2.2 |
1.3 |
14.4 |
16.4 |
0.3 |
1.4 |
18.6 |
21.0 |
806 |
1×50 |
2.2 |
1.3 |
15.6 |
17.6 |
0.3 |
1.5 |
20.0 |
22.8 |
983 |
1×70 |
2.2 |
1.4 |
17.6 |
19.6 |
0.3 |
1.6 |
22.1 |
25.0 |
1283 |
1×95 |
2.4 |
1.5 |
19.8 |
22.3 |
0.3 |
1.7 |
24.5 |
27.6 |
1637 |
1×120 |
2.4 |
1.6 |
21.7 |
24.2 |
0.3 |
1.7 |
26.4 |
29.5 |
1997 |
1×150 |
2.4 |
1.6 |
23.2 |
25.8 |
0.45 |
1.8 |
28.8 |
32.0 |
2439 |
1×185 |
2.4 |
1.7 |
25.2 |
27.8 |
0.45 |
1.9 |
31.0 |
34.7 |
2933 |
1×240 |
2.4 |
1.8 |
27.9 |
30.7 |
0.45 |
2.0 |
33.9 |
37.7 |
3671 |
1×300 |
2.4 |
1.9 |
30.4 |
33.6 |
0.45 |
2.1 |
36.6 |
40.5 |
4446 |
1×400 |
2.6 |
2.0 |
34.1 |
37.5 |
0.45 |
2.3 |
40.7 |
45.2 |
5435 |
1×500 |
2.8 |
2.2 |
38.0 |
41.5 |
0.45 |
2.5 |
44.9 |
49.6 |
6746 |
1×630 |
2.8 |
2.3 |
41.6 |
45.6 |
0.45 |
2.6 |
48.8 |
54.0 |
8583 |
3×25 |
2.2 |
1.8 |
27.4 |
30.1 |
0.45 |
2.0 |
33.4 |
37.2 |
2072 |
3×35 |
2.2 |
1.8 |
29.3 |
32.4 |
0.45 |
2.1 |
35.5 |
39.3 |
2422 |
3×50 |
2.2 |
1.9 |
32.1 |
35.3 |
0.45 |
2.2 |
38.4 |
42.8 |
2977 |
3×70 |
2.2 |
2.1 |
36.2 |
39.6 |
0.45 |
2.4 |
42.9 |
47.5 |
3920 |
3×95 |
2.4 |
2.3 |
41.0 |
44.9 |
0.45 |
2.6 |
48.2 |
53.4 |
5041 |
3×120 |
2.4 |
2.4 |
44.9 |
48.9 |
0.45 |
2.7 |
52.2 |
57.6 |
6165 |
3×150 |
2.4 |
2.6 |
48.4 |
53.0 |
0.45 |
2.9 |
56.2 |
61.7 |
7333 |
3×185 |
2.4 |
2.7 |
52.5 |
57.2 |
0.45 |
3.0 |
60.5 |
66.6 |
8800 |
3×240 |
2.4 |
3.0 |
58.5 |
63.8 |
0.45 |
3.3 |
67.0 |
73.4 |
11172 |
3×300 |
2.4 |
3.2 |
64.0 |
69.4 |
0.45 |
3.5 |
72.8 |
79.9 |
13587 |
3.3/3.3kV
结构芯数×截面积(mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×25 |
3.0 |
1.3 |
15.1 |
17.1 |
0.3 |
1.5 |
19.4 |
22.3 |
789 |
1×35 |
3.0 |
1.3 |
16.0 |
18.0 |
0.3 |
1.5 |
20.3 |
23.2 |
900 |
1×50 |
3.0 |
1.4 |
17.4 |
19.4 |
0.3 |
1.6 |
21.9 |
24.8 |
1097 |
1×70 |
3.0 |
1.5 |
19.3 |
21.7 |
0.3 |
1.6 |
23.8 |
26.8 |
1392 |
1×95 |
3.0 |
1.5 |
21.0 |
23.5 |
0.3 |
1.7 |
25.7 |
28.8 |
1715 |
1×120 |
3.0 |
1.6 |
22.9 |
25.4 |
0.3 |
1.8 |
27.8 |
30.9 |
2097 |
1×150 |
3.0 |
1.7 |
24.5 |
27.2 |
0.45 |
1.9 |
30.3 |
34.0 |
2568 |
1×185 |
3.0 |
1.7 |
26.3 |
29.0 |
0.45 |
2.0 |
32.3 |
36.1 |
3050 |
1×240 |
3.0 |
1.8 |
29.0 |
32.2 |
0.45 |
2.1 |
35.2 |
39.1 |
3798 |
1×300 |
3.0 |
1.9 |
31.6 |
34.8 |
0.45 |
2.2 |
37.9 |
41.9 |
4582 |
1×400 |
3.0 |
2.1 |
35.1 |
38.5 |
0.45 |
2.3 |
41.7 |
46.2 |
5533 |
结构 芯数×截面 积(mm2) |
标称绝缘厚 度 mm |
标称内护套 厚度 mm |
最小内护套 外直径 mm |
最大内护套 外直径 mm |
标称铠装丝 直径 mm |
标称外护套 厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×500 |
3.2 |
2.2 |
38.7 |
42.6 |
0.45 |
2.5 |
45.7 |
50.4 |
6828 |
1×630 |
3.2 |
2.4 |
43.6 |
46.6 |
0.45 |
2.6 |
49.7 |
55.0 |
8712 |
3×25 |
3.0 |
1.9 |
30.9 |
34.1 |
0.45 |
2.1 |
37.1 |
41.1 |
2358 |
3×35 |
3.0 |
2.0 |
33.0 |
36.2 |
0.45 |
2.2 |
39.4 |
43.8 |
2747 |
3×50 |
3.0 |
2.1 |
35.8 |
39.1 |
0.45 |
2.3 |
42.3 |
46.9 |
3325 |
3×70 |
3.0 |
2.2 |
39.7 |
43.5 |
0.45 |
2.5 |
46.6 |
51.4 |
4274 |
3×95 |
3.0 |
2.4 |
43.7 |
47.7 |
0.45 |
2.7 |
51.1 |
56.4 |
5347 |
3×120 |
3.0 |
2.5 |
47.5 |
51.7 |
0.45 |
2.8 |
55.1 |
60.6 |
6493 |
3×150 |
3.0 |
2.7 |
51.1 |
55.7 |
0.45 |
3.0 |
59.0 |
65.1 |
7684 |
3×185 |
3.0 |
2.8 |
55.2 |
60.0 |
0.45 |
3.2 |
63.5 |
69.8 |
9213 |
3×240 |
3.0 |
3.1 |
61.2 |
66.6 |
0.45 |
3.4 |
69.9 |
76.8 |
11583 |
3×300 |
3.0 |
3.3 |
66.6 |
72.2 |
0.45 |
3.6 |
75.7 |
82.9 |
14031 |
