BS 6883 & BS 7917 标准海洋工程及船用电缆 |  |
|
|
|||
BS 6883 & BS 7917 标准海洋工程及船用电缆中压阻燃电力&控制缆
3.8/6.6kV, 6.6/6.6kV, 6.35/11kV HF-EPR绝缘，SW2/SW4护套铠装阻燃电力&控制缆（非辐射场）
应用
该中压橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于电力&控制应用。
标准
BS 6883
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

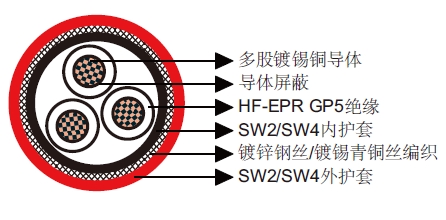

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
导体屏蔽：半导层或带。
绝缘：符合BS 7655 1.2标准的HF-EPR GP5。
内护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
铠装：镀锌钢丝编织或镀锡青铜丝编织（单芯）。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：12×OD
温度范围：-40℃ ~ +90℃
尺寸和重量
3.8/6.6kV
结构芯数×截面积(mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×16 |
3.4 |
1.3 |
13.9 |
15.7 |
0.3 |
1.4 |
18.0 |
20.4 |
703 |
1×25 |
3.4 |
1.3 |
15.5 |
17.5 |
0.3 |
1.5 |
19.8 |
22.7 |
899 |
1×35 |
3.4 |
1.4 |
16.6 |
18.6 |
0.3 |
1.5 |
20.9 |
23.8 |
1029 |
1×50 |
3.4 |
1.4 |
17.8 |
19.8 |
0.3 |
1.6 |
22.3 |
25.2 |
1223 |
1×70 |
3.4 |
1.5 |
19.7 |
22.1 |
0.3 |
1.7 |
24.4 |
27.4 |
1547 |
1×95 |
3.4 |
1.6 |
21.6 |
24.1 |
0.3 |
1.8 |
26.5 |
29.6 |
1903 |
1×120 |
3.4 |
1.6 |
23.2 |
25.8 |
0.3 |
1.8 |
28.1 |
31.3 |
2266 |
1×150 |
3.4 |
1.7 |
24.9 |
27.6 |
0.45 |
1.9 |
30.7 |
34.4 |
2760 |
1×185 |
3.4 |
1.8 |
26.9 |
29.6 |
0.45 |
2.0 |
32.9 |
36.7 |
3282 |
1×240 |
3.4 |
1.9 |
29.6 |
32.8 |
0.45 |
2.1 |
35.8 |
39.7 |
4059 |
1×300 |
3.4 |
2.0 |
32.1 |
35.4 |
0.45 |
2.2 |
38.5 |
42.9 |
4872 |
1×400 |
3.4 |
2.1 |
35.5 |
38.9 |
0.45 |
2.4 |
42.2 |
46.8 |
5844 |
1×500 |
3.4 |
2.2 |
38.7 |
42.6 |
0.45 |
2.5 |
45.7 |
50.4 |
7113 |
1×630 |
3.4 |
2.4 |
42.6 |
46.6 |
0.45 |
2.7 |
49.9 |
55.2 |
9093 |
3×16 |
3.4 |
1.8 |
28.1 |
30.9 |
0.45 |
2.1 |
34.3 |
38.2 |
2109 |
3×25 |
3.4 |
2.0 |
31.9 |
35.2 |
0.45 |
2.2 |
38.3 |
42.3 |
2747 |
3×35 |
3.4 |
2.0 |
33.8 |
37.1 |
0.45 |
2.3 |
40.4 |
44.9 |
3133 |
3×50 |
3.4 |
2.2 |
36.8 |
40.2 |
0.45 |
2.4 |
43.5 |
48.2 |
3772 |
3×70 |
3.4 |
2.3 |
40.7 |
44.6 |
0.45 |
2.6 |
47.9 |
52.7 |
4771 |
3×95 |
3.4 |
2.5 |
44.7 |
48.8 |
0.45 |
2.8 |
52.3 |
57.7 |
5900 |
3×120 |
3.4 |
2.6 |
48.6 |
53.1 |
0.45 |
2.9 |
56.3 |
61.8 |
7098 |
3×150 |
3.4 |
2.7 |
51.9 |
56.6 |
0.45 |
3.1 |
60.1 |
66.2 |
8304 |
3×185 |
3.4 |
2.9 |
56.2 |
61.1 |
0.45 |
3.2 |
64.6 |
70.8 |
9895 |
3×240 |
3.4 |
3.1 |
62.0 |
67.4 |
0.45 |
3.5 |
70.9 |
77.9 |
12358 |
6.6/6.6kV
结构芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×25 |
5.5 |
1.5 |
19.9 |
22.4 |
0.3 |
1.7 |
24.6 |
27.7 |
1211 |
1×35 |
5.5 |
1.5 |
20.8 |
23.3 |
0.3 |
1.7 |
25.5 |
28.6 |
1338 |
1×50 |
5.5 |
1.6 |
22.2 |
24.7 |
0.3 |
1.8 |
27.1 |
30.2 |
1565 |
1×70 |
5.5 |
1.7 |
24.1 |
26.7 |
0.45 |
1.9 |
29.9 |
33.6 |
2017 |
1×95 |
5.5 |
1.7 |
25.8 |
28.5 |
0.45 |
2.0 |
31.8 |
35.5 |
2383 |
1×120 |
5.5 |
1.8 |
27.7 |
30.4 |
0.45 |
2.0 |
33.7 |
37.5 |
2794 |
1×150 |
5.5 |
1.9 |
29.3 |
32.5 |
0.45 |
2.1 |
35.5 |
39.4 |
3213 |
1×185 |
5.5 |
1.9 |
31.1 |
34.3 |
0.45 |
2.2 |
37.5 |
41.5 |
3737 |
1×240 |
5.5 |
2.0 |
33.8 |
37.2 |
0.45 |
2.3 |
40.4 |
44.9 |
4548 |
1×300 |
5.5 |
2.1 |
36.4 |
39.8 |
0.45 |
2.4 |
43.1 |
47.7 |
5392 |
结构芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×400 |
5.5 |
2.3 |
39.9 |
43.8 |
0.45 |
2.6 |
47.0 |
51.8 |
6384 |
1×500 |
5.5 |
2.4 |
43.2 |
47.2 |
0.45 |
2.7 |
50.5 |
55.8 |
7689 |
1×630 |
5.5 |
2.5 |
46.8 |
51.0 |
0.45 |
2.8 |
54.3 |
59.8 |
9709 |
3×25 |
5.5 |
2.3 |
41.2 |
45.1 |
0.45 |
2.6 |
48.4 |
53.6 |
3746 |
3×35 |
5.5 |
2.4 |
43.3 |
47.3 |
0.45 |
2.7 |
50.6 |
55.9 |
4204 |
3×50 |
5.5 |
2.5 |
46.1 |
50.2 |
0.45 |
2.8 |
53.6 |
59.0 |
4872 |
3×70 |
5.5 |
2.7 |
50.2 |
54.8 |
0.45 |
3.0 |
58.1 |
64.1 |
5992 |
3×95 |
5.5 |
2.8 |
54.0 |
58.8 |
0.45 |
3.1 |
62.1 |
68.3 |
7130 |
3×120 |
5.5 |
3.0 |
58.0 |
63.0 |
0.45 |
3.3 |
66.5 |
72.9 |
8486 |
3×150 |
5.5 |
3.1 |
61.4 |
66.8 |
0.45 |
3.4 |
70.1 |
77.0 |
9723 |
3×185 |
5.5 |
3.3 |
65.7 |
71.3 |
0.45 |
3.6 |
74.8 |
81.9 |
11448 |
3×240 |
5.5 |
3.5 |
71.5 |
77.6 |
0.45 |
3.9 |
81.2 |
89.0 |
14038 |
6.35/11kV
结构芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称内护套厚度 mm |
最小内护套外直径 mm |
最大内护套外直径 mm |
标称铠装丝直径 mm |
标称外护套厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×35 |
6.5 |
1.6 |
22.9 |
25.5 |
0.3 |
1.8 |
27.8 |
31.0 |
1514 |
1×50 |
6.5 |
1.7 |
24.3 |
26.9 |
0.45 |
1.9 |
30.1 |
33.8 |
1751 |
1×70 |
6.5 |
1.7 |
26.0 |
28.7 |
0.45 |
2.0 |
32.0 |
35.8 |
2201 |
1×95 |
6.5 |
1.8 |
27.9 |
30.7 |
0.45 |
2.1 |
34.1 |
37.9 |
2600 |
1×120 |
6.5 |
1.9 |
29.8 |
32.9 |
0.45 |
2.1 |
36.0 |
39.9 |
3021 |
1×150 |
6.5 |
1.9 |
31.2 |
34.5 |
0.45 |
2.2 |
37.6 |
41.6 |
3427 |
1×185 |
6.5 |
2.0 |
33.3 |
36.5 |
0.45 |
2.3 |
39.8 |
44.3 |
3987 |
1×240 |
6.5 |
2.1 |
36.0 |
39.4 |
0.45 |
2.4 |
42.7 |
47.3 |
4814 |
1×300 |
6.5 |
2.2 |
38.5 |
42.3 |
0.45 |
2.5 |
45.4 |
50.1 |
5674 |
1×400 |
6.5 |
2.4 |
42.0 |
46.0 |
0.45 |
2.6 |
49.2 |
54.4 |
6637 |
1×500 |
6.5 |
2.5 |
45.3 |
49.4 |
0.45 |
2.8 |
52.8 |
58.2 |
7986 |
1×630 |
6.5 |
2.6 |
48.9 |
53.5 |
0.45 |
2.9 |
56.6 |
62.2 |
10057 |
3×35 |
6.5 |
2.6 |
47.8 |
52.0 |
0.45 |
2.9 |
55.5 |
61.1 |
4793 |
3×50 |
6.5 |
2.7 |
50.6 |
55.2 |
0.45 |
3.0 |
58.5 |
64.6 |
5489 |
3×70 |
6.5 |
2.8 |
54.5 |
59.3 |
0.45 |
3.2 |
62.8 |
69.0 |
6612 |
3×95 |
6.5 |
3.0 |
58.6 |
63.5 |
0.45 |
3.3 |
67.0 |
73.4 |
7829 |
3×120 |
6.5 |
3.1 |
62.4 |
67.8 |
0.45 |
3.5 |
71.3 |
78.2 |
9182 |
3×150 |
6.5 |
3.3 |
66.0 |
71.5 |
0.45 |
3.6 |
75.0 |
82.2 |
10498 |
3×185 |
6.5 |
3.4 |
70.1 |
76.1 |
0.45 |
3.8 |
79.5 |
87.2 |
12218 |
