BS 6883 & BS 7917 标准海洋工程及船用电缆 |  |
|
|
|||
BS 6883 & BS 7917 标准海洋工程及船用电缆中压阻燃电力&控制缆
3.8/6.6kV, 6.35/11kV, 8.7/15kV HF-EPR绝缘，SW2/SW4护套铠装阻燃电力&控制缆（辐射场）
应用
该中压橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于电力&控制应用。
标准
BS 6883
IEC 60332-3A 阻燃
IEC 60754-1; IEC 60754-2 腐蚀性
IEC 61034-2 烟密度
冷弯和冲击（-40°C）（应要求提供）
CSA C22.2 No. 38-95（应要求提供）

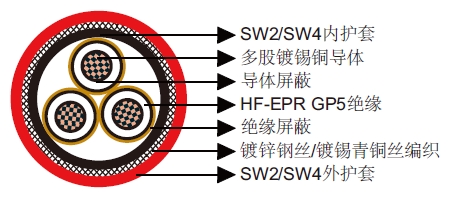

结构
导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
导体屏蔽：半导层或带。
绝缘：符合BS 7655 1.2标准的HF-EPR GP5。
绝缘屏蔽：半导层或带+镀锡铜带。
内护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
铠装：镀锌钢丝编织或镀锡青铜丝编织（单芯）。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
机械和热性能
最小内部弯曲半径：15×OD（单芯）；20×OD（三芯）
温度范围：-40℃ ~ +90℃
尺寸和重量
3.8/6.6kV
结构 芯数×截面积 (mm2) |
标称绝缘厚 度 mm |
标称内护套 厚度 mm |
最小内护套 外直径 mm |
最大内护套 外直径 mm |
标称铠装丝 直径 mm |
标称外护套 厚度 mm |
最小外径 mm |
最大外径 mm |
近似重量 kg/km |
1×16 |
3.0 |
1.3 |
16.0 |
18.0 |
0.3 |
1.4 |
20.2 |
23.0 |
790 |
1×25 |
3.0 |
1.3 |
17.6 |
19.7 |
0.3 |
1.5 |
21.9 |
24.9 |
950 |
1×35 |
3.0 |
1.4 |
18.7 |
20.8 |
0.3 |
1.5 |
23.0 |
26.0 |
1060 |
1×50 |
3.0 |
1.4 |
19.9 |
22.3 |
0.3 |
1.6 |
24.4 |
27.4 |
1320 |
1×70 |
3.0 |
1.5 |
21.8 |
24.3 |
0.3 |
1.7 |
26.5 |
29.6 |
1610 |
1×95 |
3.0 |
1.6 |
23.7 |
26.3 |
0.3 |
1.8 |
28.6 |
31.8 |
1930 |
1×120 |
3.0 |
1.6 |
25.4 |
28.0 |
0.3 |
1.8 |
30.2 |
33.9 |
2260 |
1×150 |
3.0 |
1.7 |
27.0 |
29.8 |
0.45 |
1.9 |
32.8 |
36.6 |
2760 |
1×185 |
3.0 |
1.8 |
29.0 |
32.1 |
0.45 |
2.0 |
35.0 |
38.9 |
3210 |
1×240 |
3.0 |
1.9 |
31.7 |
35.0 |
0.45 |
2.1 |
37.9 |
41.9 |
3960 |
1×300 |
3.0 |
2.0 |
34.3 |
37.6 |
0.45 |
2.2 |
40.6 |
45.1 |
4660 |
1×400 |
3.0 |
2.1 |
37.6 |
41.4 |
0.45 |
2.4 |
44.4 |
49.0 |
5470 |
1×500 |
3.2 |
2.3 |
41.4 |
45.4 |
0.45 |
2.5 |
48.4 |
53.6 |
6610 |
1×630 |
3.2 |
2.4 |
45.1 |
49.2 |
0.45 |
2.7 |
52.4 |
57.8 |
8230 |
3×16 |
3.0 |
1.8 |
32.7 |
36.0 |
0.45 |
2.1 |
38.9 |
43.3 |
2610 |
3×25 |
3.0 |
2.0 |
36.5 |
39.9 |
0.45 |
2.2 |
42.9 |
47.5 |
3220 |
3×35 |
3.0 |
2.0 |
38.4 |
41.9 |
0.45 |
2.3 |
44.9 |
49.6 |
3700 |
3×50 |
3.0 |
2.2 |
41.3 |
45.3 |
0.45 |
2.4 |
48.1 |
53.3 |
4360 |
3×70 |
3.0 |
2.3 |
45.3 |
49.4 |
0.45 |
2.6 |
52.4 |
57.4 |
5410 |
3×95 |
3.0 |
2.5 |
49.3 |
53.9 |
0.45 |
2.8 |
56.8 |
62.4 |
6710 |
3×120 |
3.0 |
2.6 |
53.1 |
57.8 |
0.45 |
2.9 |
60.8 |
67.0 |
7770 |
3×150 |
3.0 |
2.7 |
56.6 |
61.4 |
0.45 |
3.1 |
64.6 |
70.9 |
9160 |
3×185 |
3.0 |
2.9 |
60.8 |
66.1 |
0.45 |
3.2 |
69.1 |
76.0 |
10430 |
3×240 |
3.0 |
3.1 |
66.6 |
72.2 |
0.45 |
3.5 |
75.5 |
82.6 |
12840 |
6.35/11kV
结构 芯数×截面积 (mm2) |
标称绝缘厚 度 mm |
标称内护套 厚度 mm |
最小内护套 外直径 mm |
最大内护套 外直径 mm |
标称铠装丝 直径 mm |
标称外护套 厚度 mm |
最小外径 mm |
最大外径 mm |
近似重 量 kg/km |
1×16 |
3.4 |
1.3 |
16.8 |
18.8 |
0.3 |
1.5 |
21.1 |
24 |
810 |
1×25 |
3.4 |
1.4 |
18.6 |
20.7 |
0.3 |
1.5 |
22.9 |
25.9 |
980 |
1×35 |
3.4 |
1.4 |
19.4 |
21.9 |
0.3 |
1.6 |
24.0 |
27.0 |
1110 |
1×50 |
3.4 |
1.5 |
20.8 |
23.3 |
0.3 |
1.6 |
25.3 |
28.4 |
1360 |
1×70 |
3.4 |
1.5 |
22.6 |
25.1 |
0.3 |
1.7 |
27.3 |
30.4 |
1660 |
1×95 |
3.4 |
1.6 |
24.4 |
27.1 |
0.3 |
1.8 |
29.3 |
33.0 |
1970 |
1×120 |
3.4 |
1.7 |
26.3 |
29.0 |
0.45 |
1.9 |
32.1 |
35.9 |
2360 |
1×150 |
3.4 |
1.7 |
27.8 |
30.6 |
0.45 |
2.0 |
33.8 |
37.6 |
2810 |
1×185 |
3.4 |
1.8 |
29.8 |
32.9 |
0.45 |
2.0 |
35.8 |
39.7 |
3260 |
1×240 |
3.4 |
1.9 |
32.5 |
35.8 |
0.45 |
2.2 |
38.9 |
43.3 |
4020 |
结构 芯数×截面积 (mm2) |
标称绝缘厚 度 mm |
标称内护套 厚度 mm |
最小内护套 外直径 mm |
最大内护套 外直径 mm |
标称铠装丝 直径 mm |
标称外护套 厚度 mm |
最小外径 mm |
最大外径 mm |
近似重 量 kg/km |
1×300 |
3.4 |
2.0 |
35.0 |
38.4 |
0.45 |
2.3 |
41.6 |
46.1 |
4760 |
1×400 |
3.4 |
2.1 |
38.4 |
41.9 |
0.45 |
2.4 |
45.1 |
49.8 |
5610 |
1×500 |
3.4 |
2.3 |
41.8 |
45.8 |
0.45 |
2.5 |
48.8 |
54.0 |
6820 |
1×630 |
3.4 |
2.4 |
45.5 |
49.6 |
0.45 |
2.7 |
52.8 |
58.2 |
8480 |
3×16 |
3.4 |
1.9 |
34.5 |
37.9 |
0.45 |
2.1 |
40.7 |
45.2 |
2660 |
3×25 |
3.4 |
2.0 |
38.2 |
41.6 |
0.45 |
2.3 |
44.7 |
49.4 |
3310 |
3×35 |
3.4 |
2.1 |
40.2 |
44.1 |
0.45 |
2.4 |
47.0 |
51.7 |
3960 |
3×50 |
3.4 |
2.2 |
43.0 |
47.0 |
0.45 |
2.5 |
50.0 |
55.2 |
4570 |
3×70 |
3.4 |
2.4 |
47.1 |
51.3 |
0.45 |
2.7 |
54.4 |
59.9 |
5610 |
3×95 |
3.4 |
2.5 |
51.0 |
55.6 |
0.45 |
2.8 |
58.5 |
64.5 |
6820 |
3×120 |
3.4 |
2.7 |
55.0 |
59.8 |
0.45 |
3.0 |
62.9 |
69.1 |
8070 |
3×150 |
3.4 |
2.8 |
58.4 |
63.3 |
0.45 |
3.1 |
66.5 |
72.8 |
9260 |
3×185 |
3.4 |
3.0 |
62.7 |
68.1 |
0.45 |
3.3 |
71.2 |
78.1 |
10960 |
3×240 |
3.4 |
3.2 |
68.5 |
74.1 |
0.45 |
3.6 |
77.5 |
85.2 |
13390 |
8.7/15kV
结构 芯数×截面积 (mm2) |
标称绝缘厚 度 mm |
标称内护套 厚度 mm |
最小内护套 外直径 mm |
最大内护套 外直径 mm |
标称铠装丝 直径 mm |
标称外护套 厚度 mm |
最小外径 mm |
最大外径 mm |
近似重 量 kg/km |
1×25 |
4.5 |
1.5 |
20.9 |
23.4 |
0.3 |
1.6 |
25.4 |
28.5 |
1150 |
1×35 |
4.5 |
1.5 |
21.7 |
24.3 |
0.3 |
1.7 |
26.4 |
29.6 |
1260 |
1×50 |
4.5 |
1.5 |
22.9 |
25.5 |
0.3 |
1.7 |
27.6 |
30.8 |
1510 |
1×70 |
4.5 |
1.6 |
24.9 |
27.5 |
0.3 |
1.8 |
29.8 |
33.4 |
1770 |
1×95 |
4.5 |
1.7 |
26.7 |
29.5 |
0.45 |
1.9 |
32.6 |
36.3 |
2270 |
1×120 |
4.5 |
1.8 |
28.6 |
31.4 |
0.45 |
2.0 |
34.6 |
38.5 |
2730 |
1×150 |
4.5 |
1.8 |
30.1 |
33.3 |
0.45 |
2.1 |
36.3 |
40.2 |
3020 |
1×185 |
4.5 |
1.9 |
32.1 |
35.3 |
0.45 |
2.1 |
38.3 |
42.3 |
3490 |
1×240 |
4.5 |
2.0 |
34.8 |
38.2 |
0.45 |
2.2 |
41.2 |
45.7 |
4260 |
1×300 |
4.5 |
2.1 |
37.3 |
40.8 |
0.45 |
2.4 |
44.1 |
48.7 |
4810 |
1×400 |
4.5 |
2.2 |
40.7 |
44.6 |
0.45 |
2.5 |
47.6 |
52.4 |
6160 |
1×500 |
4.5 |
2.4 |
44.1 |
48.2 |
0.45 |
2.6 |
51.3 |
56.6 |
7330 |
1×630 |
4.5 |
2.5 |
47.8 |
52.0 |
0.45 |
2.8 |
55.3 |
60.8 |
8800 |
3×25 |
4.5 |
2.2 |
43.1 |
47.1 |
0.45 |
2.5 |
50.1 |
55.4 |
3610 |
3×35 |
4.5 |
2.3 |
45.2 |
49.2 |
0.45 |
2.6 |
52.3 |
57.7 |
4510 |
3×50 |
4.5 |
2.4 |
47.9 |
52.1 |
0.45 |
2.7 |
55.3 |
60.8 |
5210 |
3×70 |
4.5 |
2.6 |
52.1 |
56.7 |
0.45 |
2.9 |
59.8 |
65.9 |
6390 |
3×95 |
4.5 |
2.7 |
55.9 |
60.7 |
0.45 |
3.0 |
63.8 |
70.1 |
7660 |
3×120 |
4.5 |
2.9 |
59.9 |
64.9 |
0.45 |
3.2 |
68.2 |
75.1 |
8810 |
3×150 |
4.5 |
3.0 |
63.3 |
68.7 |
0.45 |
3.3 |
71.8 |
78.8 |
10070 |
3×185 |
4.5 |
3.2 |
67.6 |
73.2 |
0.45 |
3.5 |
76.5 |
83.7 |
11420 |
