A-DQ(ZN)BH/I-DQ(ZN)BH光缆
应用
该光缆作为中心束管式或绞合式光缆,适合建筑物和设施室内外布线。
标准
DIN VDE 0888
EN 187000
IEC 60794
ISO 11801
EN 50173-1

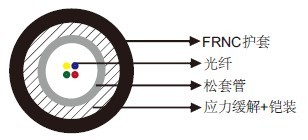

结构
光纤类型:松套管。
应力缓解:芳纶纱。
铠装:玻璃纤维。
护套:FRNC。
技术数据
工作温度 |
-20℃~+60℃ |
最小弯曲半径 |
150mm |
阻燃 |
IEC 60332-1/IEC 60332-3 |
无卤 |
IEC 60754 |
腐蚀性气体 |
EN 50267-2/ IEC 60754 |
烟密度 |
IEC 61034 |
耐UV |
Yes |
纵向水密 |
Yes |
尺寸和重量
A-DQ(ZN)BH, 中心束管式
结构 |
光纤类型 |
标称外径 |
标称重量 |
光纤数量 |
- |
mm |
kg/km |
4~12 |
多模 G50/125 |
10.0 |
125 |
4~12 |
多模 G62.5/125 |
10.0 |
125 |
4~12 |
单模 E9/125 |
10.0 |
125 |
16~24 |
多模 G50/125 |
10.0 |
145 |
16~24 |
多模 G62.5/125 |
10.0 |
145 |
16~24 |
单模 E9/125 |
10.0 |
145 |
A-DQ(ZN)BH, 绞合式
结构 |
光纤类型 |
每芯光纤数量 |
标称外径 |
标称重量 |
光纤数量 |
- |
- |
mm |
kg/km |
6~36 |
多模 G50/125 |
6 |
13 |
160 |
6~36 |
多模 G62.5/125 |
6 |
13 |
160 |
6~36 |
单模 E9/125 |
6 |
13 |
160 |
8~48 |
多模 G50/125 |
8 |
13 |
160 |
8~48 |
多模 G62.5/125 |
8 |
13 |
160 |
8~48 |
单模 E9/125 |
8 |
13 |
160 |
12~72 |
多模 G50/125 |
12 |
13 |
160 |
12~72 |
多模 G62.5/125 |
12 |
13 |
160 |
12~72 |
单模 E9/125 |
12 |
13 |
160 |
42~48 |
多模 G50/125 |
6 |
14.5 |
210 |
42~48 |
多模 G62.5/125 |
6 |
14.5 |
210 |
42~48 |
单模 E9/125 |
6 |
14.5 |
210 |
56~64 |
多模 G50/125 |
8 |
14.5 |
210 |
56~64 |
多模 G62.5/125 |
8 |
14.5 |
210 |
56~64 |
单模 E9/125 |
8 |
14.5 |
210 |
84~96 |
多模 G50/125 |
12 |
14.5 |
210 |
84~96 |
多模 G62.5/125 |
12 |
14.5 |
210 |
84~96 |
单模 E9/125 |
12 |
14.5 |
210 |
