铝导体HEPR绝缘PO护套0.6/1kV LSOH电力电缆90℃
应用
该电缆专为风塔装置永久线路的主电力线设计。
标准
IEC 60502

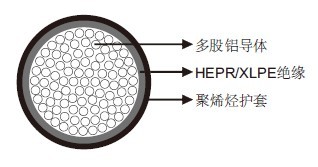

结构
导体：IEC 60228标准class 2铝导体。
绝缘：HEPR。XLPE可选。
内衬：Type GM1b橡胶材料。
护套：基于聚烯烃的材料，type HXM1。
技术数据
电压Uo/U（Um） |
0.6/1kV |
工作温度 |
-40℃~+ 90℃ |
最小弯曲半径 |
4×OD |
短路温度 |
250℃ |
阻燃 |
IEC 60332-1 |
无卤 |
IEC 60754 |
腐蚀性气体 |
DIN EN 50267-2/IEC 60754 |
烟密度 |
IEC 61034 |
防油 |
是 |
耐臭氧 |
是 |
耐UV |
是 |
尺寸和重量
结构 |
标称外径 |
标称重量 |
芯数×mm² |
mm |
kg/km |
1×50 |
13.0 |
266 |
1×70 |
15.0 |
352 |
1×95 |
16.5 |
450 |
1×120 |
18.0 |
556 |
1×150 |
20.0 |
686 |
1×185 |
22.5 |
842 |
1×240 |
26.0 |
1076 |
1×300 |
29.0 |
1299 |
1×400 |
32.5 |
1680 |
3×150 |
44.0 |
2756 |
4×150 |
49.0 |
3367 |
