250℉/121℃ PP绝缘铅护套扁平潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
- IEEE Std. 1019
- API RP 11S5
- API RP 11S6

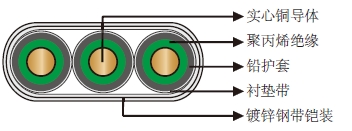

结构
| 导体 | 实心裸铜导体 |
|---|---|
| 绝缘 | 聚丙烯绝缘。带金属钝化剂和聚粘结层 |
| 护套 | 铅护套 |
| 带 | 纵向缠绕，橡胶被覆，织物衬垫带 |
| 铠装 | 镀锌钢带铠装 |
尺寸和重量
5kV
| 电缆型号 | 导体规格 | 导体外径 | 绝缘厚度 | 总外径 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| AWG | mm² | inches | mm | inches | mm | inches | mm | lbs/kft | kg/km | |
| QYPQ-121-5kV-3G4 | 4 | 21.1 | 0.20 | 5.2 | 0.09 | 2.3 | 1.60 x 0.62 | 40.6 x 15.7 | 1700 | 2529 |
| QYPQ-121-5kV-3G2 | 2 | 33.6 | 0.26 | 6.6 | 0.09 | 2.3 | 1.76 x 0.67 | 44.7 x 17.0 | 2100 | 3124 |
| QYPQ-121-5kV-3G1 | 1 | 42.4 | 0.29 | 7.4 | 0.09 | 2.3 | 1.85 x 0.70 | 47.0 x 17.8 | 2400 | 3571 |
其他导体规格可选。
