176℉/80℃ PP绝缘HDPE护套扁平潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
- IEEE Std. 1019
- API RP 11S5
- API RP 11S6

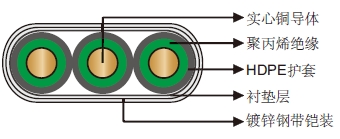

结构
| 导体 |
带聚粘结层的实心裸铜导体 |
| 绝缘 |
聚丙烯绝缘 |
| 护套 |
HDPE护套 |
| 带 |
螺旋衬垫带 |
| 铠装 |
镀锌钢带铠装 |
尺寸和重量
3kV
| 电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
| |
AWG |
mm² |
inches |
mm |
inches |
mm |
inches |
mm |
lbs/kft |
kg/km |
| QYPH-80-3kV-3G6 |
6 |
13.3 |
0.16 |
4.1 |
0.075 |
1.9 |
1.5 x 0.6 |
39.2 x 14.4 |
850 |
1265 |
| QYPH-80-3kV-3G4 |
4 |
21.1 |
0.20 |
5.1 |
0.075 |
1.9 |
1.7 x 0.6 |
42.4 x 15.5 |
1060 |
1577 |
| QYPH-80-3kV-3G2 |
2 |
33.5 |
0.26 |
6.6 |
0.075 |
1.9 |
1.8 x 0.7 |
46.5 x 16.9 |
1360 |
2023 |
| QYPH-80-3kV-3G1 |
1 |
42.4 |
0.29 |
7.4 |
0.075 |
1.9 |
1.9 x 0.7 |
48.9 x 17.7 |
1560 |
2321 |
4kV
| 电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
| |
AWG |
mm² |
inches |
mm |
inches |
mm |
inches |
mm |
lbs/kft |
kg/km |
| QYPH-80-4kV-3G6 |
6 |
13.3 |
0.16 |
4.1 |
0.08 |
2.1 |
1.6 x 0.6 |
40.4 x 14.8 |
880 |
1309 |
| QYPH-80-4kV-3G4 |
4 |
21.1 |
0.20 |
5.1 |
0.08 |
2.1 |
1.7 x 0.6 |
43.6 x 15.9 |
1090 |
1622 |
| QYPH-80-4kV-3G2 |
2 |
33.5 |
0.26 |
6.6 |
0.08 |
2.1 |
1.9 x 0.7 |
47.7 x 17.3 |
1390 |
2068 |
| QYPH-80-4kV-3G1 |
1 |
42.4 |
0.29 |
7.4 |
0.08 |
2.1 |
2.0 x 0.7 |
50.1 x 18.1 |
1590 |
2366 |
5kV
| 电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
| |
AWG |
mm² |
inches |
mm |
inches |
mm |
inches |
mm |
lbs/kft |
kg/km |
| QYPH-80-5kV-3G6 |
6 |
13.3 |
0.16 |
4.1 |
0.09 |
2.3 |
1.6 x 0.6 |
41.6 x 15.2 |
910 |
1354 |
| QYPH-80-5kV-3G4 |
4 |
21.1 |
0.20 |
5.1 |
0.09 |
2.3 |
1.8 x 0.6 |
44.8 x 16.3 |
1120 |
1666 |
| QYPH-80-5kV-3G2 |
2 |
33.5 |
0.26 |
6.6 |
0.09 |
2.3 |
1.9 x 0.7 |
48.9 x 17.7 |
1420 |
2113 |
| QYPH-80-5kV-3G1 |
1 |
42.4 |
0.29 |
7.4 |
0.09 |
2.3 |
2.0 x 0.7 |
51.3 x 18.5 |
1620 |
2410 |
其他导体规格可选。
