400℉/204℃ EPDM绝缘EPDM护套圆形潜油泵电缆

应用

该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。

标准

  • IEEE Std. 1018
  • API RP 11S5
  • API RP 11S6
400℉/204℃ EPDM绝缘EPDM护套圆形潜油泵电缆

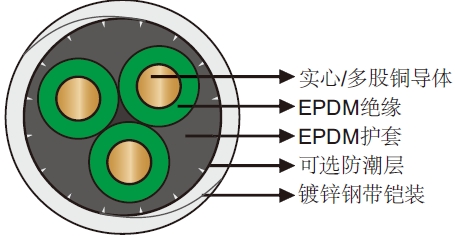

结构

导体 实心/多股铜导体
绝缘 EPDM绝缘
可选防潮层 带，编织，带和编织，或挤出式防潮层，用于流体防护和环形加固
护套 EPDM橡胶
铠装 镀锌钢带铠装

尺寸和重量

3kV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
  AWG mm² inches mm inches mm inches mm lbs/kft kg/km
QYEEY-204-3kV-3G10S - 10 0.14 3.556 0.075 1.9 1.03 26.1 694 1032
QYEEY-204-3kV-3G6 6 13.3 0.162 4.115 0.075 1.9 1.09 27.8 798 1187
QYEEY-204-3kV-3G16S - 16 0.178 4.521 0.075 1.9 1.14 29.0 880 1309
QYEEY-204-3kV-3G4 4 21.1 0.204 5.182 0.075 1.9 1.22 31.0 1024 1524
QYEEY-204-3kV-3G25S - 25 0.222 5.639 0.075 1.9 1.27 32.3 1132 1685
QYEEY-204-3kV-3G2 2 33.6 0.258 6.553 0.075 1.9 1.38 35.1 1368 2036
QYEEY-204-3kV-3G1 1 42.4 0.289 7.341 0.075 1.9 1.47 37.4 1593 2370
QYEEY-204-3kV-3G1/0 1/0 53.5 0.368 9.347 0.075 1.9 1.71 43.4 2254 3354
QYEEY-204-3kV-3G2/0 2/0 67.4 0.414 10.516 0.075 1.9 1.84 46.8 2697 4014

5kV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
  AWG mm² inches mm inches mm inches mm lbs/kft kg/km
QYEEY-204-5kV-3G10S - 10 0.14 3.556 0.09 2.3 1.12 28.5 760 1131
QYEEY-204-5kV-3G6 6 13.3 0.162 4.115 0.09 2.3 1.19 30.2 867 1290
QYEEY-204-5kV-3G16S - 16 0.178 4.521 0.09 2.3 1.24 31.4 950 1414
QYEEY-204-5kV-3G4 4 21.1 0.204 5.182 0.09 2.3 1.31 33.4 1097 1632
QYEEY-204-5kV-3G25S - 25 0.222 5.639 0.09 2.3 1.37 34.7 1207 1796
QYEEY-204-5kV-3G2 2 33.6 0.258 6.553 0.09 2.3 1.47 37.4 1446 2152
QYEEY-204-5kV-3G1 1 42.4 0.289 7.341 0.09 2.3 1.57 39.8 1674 2491
QYEEY-204-5kV-3G1/0 1/0 53.5 0.368 9.347 0.09 2.3 1.80 45.7 2342 3485
QYEEY-204-5kV-3G2/0 2/0 67.4 0.414 10.516 0.09 2.3 1.94 49.2 2790 4152
