400℉/204℃ EPDM绝缘铅护套扁平潜油泵电缆

应用

该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。

标准

  • IEEE Std. 1018
  • API RP 11S5
  • API RP 11S6
400℉/204℃ EPDM绝缘铅护套扁平潜油泵电缆

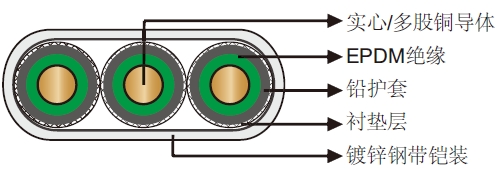

结构

导体 实心/多股铜导体
绝缘 EPDM绝缘
护套 铅护套。每个绝缘导体的绝缘外层应挤压一层铅护套。
衬垫层 衬垫带或编织
铠装 镀锌钢带铠装

尺寸和重量

3kV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
  AWG mm² inches mm inches mm inches mm lbs/kft kg/km
QYEQ-204-3kV-3G10S - 10 0.14 3.556 0.075 1.9 1.48×0.52 37.5×13.2 1461 2175
QYEQ-204-3kV-3G6 6 13.3 0.162 4.115 0.075 1.9 1.57×0.55 39.8×13.9 1617 2406
QYEQ-204-3kV-3G16S - 16 0.178 4.521 0.075 1.9 1.63×0.57 41.5×14.5 1736 2583
QYEQ-204-3kV-3G4 4 21.1 0.204 5.182 0.075 1.9 1.74×0.61 44.2×15.4 1941 2888
QYEQ-204-3kV-3G25S - 25 0.222 5.639 0.075 1.9 1.81×0.63 46.1×16.0 2091 3111
QYEQ-204-3kV-3G2 2 33.6 0.258 6.553 0.075 1.9 1.96×0.68 49.9×17.3 2410 3587
QYEQ-204-3kV-3G1 1 42.4 0.289 7.341 0.075 1.9 2.09×0.72 53.1×18.4 2707 4029
QYEQ-204-3kV-3G1/0 1/0 53.5 0.368 9.347 0.075 1.9 2.42×0.83 61.4×21.2 3552 5285
QYEQ-204-3kV-3G2/0 2/0 67.4 0.414 10.516 0.075 1.9 2.61×0.90 66.3×22.8 4103 6105

5kV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
  AWG mm² inches mm inches mm inches mm lbs/kft kg/km
QYEQ-204-5kV-3G10S - 10 0.14 3.556 0.075 1.9 1.48×0.52 37.5×13.2 1461 2175
QYEQ-204-5kV-3G6 6 13.3 0.162 4.115 0.075 1.9 1.57×0.55 39.8×13.9 1617 2406
QYEQ-204-5kV-3G16S - 16 0.178 4.521 0.075 1.9 1.63×0.57 41.5×14.5 1736 2583
QYEQ-204-5kV-3G4 4 21.1 0.204 5.182 0.075 1.9 1.74×0.61 44.2×15.4 1941 2888
QYEQ-204-5kV-3G25S - 25 0.222 5.639 0.075 1.9 1.81×0.63 46.1×16.0 2091 3111
QYEQ-204-5kV-3G2 2 33.6 0.258 6.553 0.075 1.9 1.96×0.68 49.9×17.3 2410 3587
QYEQ-204-5kV-3G1 1 42.4 0.289 7.341 0.075 1.9 2.09×0.72 53.1×18.4 2707 4029
QYEQ-204-5kV-3G1/0 1/0 53.5 0.368 9.347 0.075 1.9 2.42×0.83 61.4×21.2 3552 5285
QYEQ-204-5kV-3G2/0 2/0 67.4 0.414 10.516 0.075 1.9 2.61×0.90 66.3×22.8 4103 6105
