176℉/80℃ PP绝缘HDPE护套非铠装圆形潜油泵电缆

应用

该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。

标准

  • IEEE Std. 1019
  • API RP 11S5
  • API RP 11S6
176℉/80℃ PP绝缘HDPE护套非铠装圆形潜油泵电缆

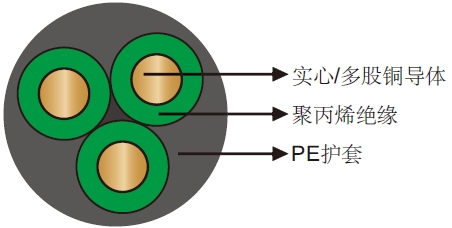

结构

导体 实心/多股铜导体
绝缘 聚丙烯绝缘
护套 具有优良耐磨性的PE

尺寸和重量

3kV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
  AWG mm² inches mm inches mm inches mm lbs/kft kg/km
QYPHY(U)-80-3kV-3G10S - 10 0.14 3.556 0.075 1.9 0.98 24.9 518 771
QYPHY(U)-80-3kV-3G6 6 13.3 0.162 4.115 0.075 1.9 1.04 26.5 613 913
QYPHY(U)-80-3kV-3G16S - 16 0.178 4.521 0.075 1.9 1.09 27.7 689 1025
QYPHY(U)-80-3kV-3G4 4 21.1 0.204 5.182 0.075 1.9 1.17 29.7 823 1225
QYPHY(U)-80-3kV-3G25S - 25 0.222 5.639 0.075 1.9 1.22 31.1 924 1375
QYPHY(U)-80-3kV-3G2 2 33.6 0.258 6.553 0.075 1.9 1.33 33.8 1146 1705
QYPHY(U)-80-3kV-3G1 1 42.4 0.289 7.341 0.075 1.9 1.42 36.1 1358 2021
QYPHY(U)-80-3kV-3G1/0 1/0 53.5 0.368 9.347 0.075 1.9 1.66 42.1 1987 2958
QYPHY(U)-80-3kV-3G2/0 2/0 67.4 0.414 10.516 0.075 1.9 1.80 45.6 2413 3591

5kV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
  AWG mm² inches mm inches mm inches mm lbs/kft kg/km
QYPHY(U)-80-5kV-3G10S - 10 0.14 3.556 0.09 2.3 1.07 27.2 582 866
QYPHY(U)-80-5kV-3G6 6 13.3 0.162 4.115 0.09 2.3 1.14 28.9 681 1013
QYPHY(U)-80-5kV-3G16S - 16 0.178 4.521 0.09 2.3 1.19 30.1 759 1129
QYPHY(U)-80-5kV-3G4 4 21.1 0.204 5.182 0.09 2.3 1.26 32.1 897 1335
QYPHY(U)-80-5kV-3G25S - 25 0.222 5.639 0.09 2.3 1.32 33.4 1001 1489
QYPHY(U)-80-5kV-3G2 2 33.6 0.258 6.553 0.09 2.3 1.42 36.2 1228 1827
QYPHY(U)-80-5kV-3G1 1 42.4 0.289 7.341 0.09 2.3 1.52 38.5 1445 2150
QYPHY(U)-80-5kV-3G1/0 1/0 53.5 0.368 9.347 0.09 2.3 1.75 44.5 2087 3105
QYPHY(U)-80-5kV-3G2/0 2/0 67.4 0.414 10.516 0.09 2.3 1.89 47.9 2520 3749
