400℉/204℃ EPDM绝缘EPDM护套圆形潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
IEEE Std. 1018
API RP 11S5
API RP 11S6

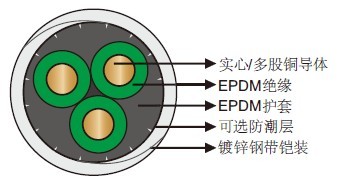

结构
导体：
实心/多股铜导体。
绝缘：
EPDM绝缘。
可选防潮层：
带，编织，带和编织，或挤出式防潮层，用于流体防护和环形加固。
护套：
EPDM橡胶。
铠装：
镀锌钢带铠装。
尺寸和重量
3KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYEEY-204-3kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.075 |
1.9 |
1.03 |
26.1 |
694 |
1032 |
QYEEY-204-3kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.075 |
1.9 |
1.09 |
27.8 |
798 |
1187 |
QYEEY-204-3kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.075 |
1.9 |
1.14 |
29.0 |
880 |
1309 |
QYEEY-204-3kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.075 |
1.9 |
1.22 |
31.0 |
1024 |
1524 |
QYEEY-204-3kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.075 |
1.9 |
1.27 |
32.3 |
1132 |
1685 |
QYEEY-204-3kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.075 |
1.9 |
1.38 |
35.1 |
1368 |
2036 |
QYEEY-204-3kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.075 |
1.9 |
1.47 |
37.4 |
1593 |
2370 |
QYEEY-204-3kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.075 |
1.9 |
1.71 |
43.4 |
2254 |
3354 |
QYEEY-204-3kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.075 |
1.9 |
1.84 |
46.8 |
2697 |
4014 |
5KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYEEY-204-5kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.09 |
2.3 |
1.12 |
28.5 |
760 |
1131 |
QYEEY-204-5kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.09 |
2.3 |
1.19 |
30.2 |
867 |
1290 |
QYEEY-204-5kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.09 |
2.3 |
1.24 |
31.4 |
950 |
1414 |
QYEEY-204-5kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.09 |
2.3 |
1.31 |
33.4 |
1097 |
1632 |
QYEEY-204-5kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.09 |
2.3 |
1.37 |
34.7 |
1207 |
1796 |
QYEEY-204-5kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.09 |
2.3 |
1.47 |
37.4 |
1446 |
2152 |
QYEEY-204-5kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.09 |
2.3 |
1.57 |
39.8 |
1674 |
2491 |
QYEEY-204-5kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.09 |
2.3 |
1.80 |
45.7 |
2342 |
3485 |
QYEEY-204-5kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.09 |
2.3 |
1.94 |
49.2 |
2790 |
4152 |
