400℉/204℃ EPDM绝缘EPDM护套扁平潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
IEEE Std. 1018
API RP 11S5
API RP 11S6

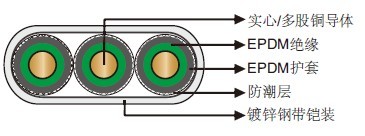

结构
导体：
实心/多股铜导体。
绝缘：
EPDM绝缘。
护套：
EPDM橡胶。每根绝缘导体有单独的护套或三根导体平行置于一个共同的护套中。
防潮层：
防潮带和编织，用于流体防护和环形加固。
铠装：
镀锌钢带铠装。
尺寸和重量
3KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYEE-204-3kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.075 |
1.9 |
1.55×0.54 |
39.3×13.8 |
793 |
1180 |
QYEE-204-3kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.075 |
1.9 |
1.64×0.57 |
41.6×14.5 |
901 |
1341 |
QYEE-204-3kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.075 |
1.9 |
1.70×0.59 |
43.3×15.1 |
985 |
1466 |
QYEE-204-3kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.075 |
1.9 |
1.81×0.63 |
46.0×16.0 |
1134 |
1688 |
QYEE-204-3kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.075 |
1.9 |
1.89×0.66 |
47.9×16.6 |
1245 |
1853 |
QYEE-204-3kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.075 |
1.9 |
2.03×0.71 |
51.7×17.9 |
1487 |
2213 |
QYEE-204-3kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.075 |
1.9 |
2.16×0.75 |
54.9×19.0 |
1717 |
2555 |
QYEE-204-3kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.075 |
1.9 |
2.49×0.86 |
63.2×21.8 |
2390 |
3557 |
QYEE-204-3kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.075 |
1.9 |
2.68×0.92 |
68.1×23.4 |
2841 |
4229 |
5KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYEE-204-5kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.09 |
2.3 |
1.68×0.59 |
42.6×14.9 |
865 |
1287 |
QYEE-204-5kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.09 |
2.3 |
1.77×0.62 |
44.9×15.6 |
975 |
1451 |
QYEE-204-5kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.09 |
2.3 |
1.83×0.64 |
46.6×16.2 |
1061 |
1579 |
QYEE-204-5kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.09 |
2.3 |
1.94×0.67 |
49.3×17.1 |
1212 |
1804 |
QYEE-204-5kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.09 |
2.3 |
2.02×0.70 |
51.2×17.7 |
1325 |
1971 |
QYEE-204-5kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.09 |
2.3 |
2.17×0.75 |
55.0×19.0 |
1570 |
2336 |
QYEE-204-5kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.09 |
2.3 |
2.29×0.79 |
58.3×20.1 |
1802 |
2682 |
QYEE-204-5kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.09 |
2.3 |
2.62×0.90 |
66.6×22.9 |
2483 |
3696 |
QYEE-204-5kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.09 |
2.3 |
2.81×0.96 |
71.4×24.5 |
2939 |
4374 |
其他导体规格可选。
